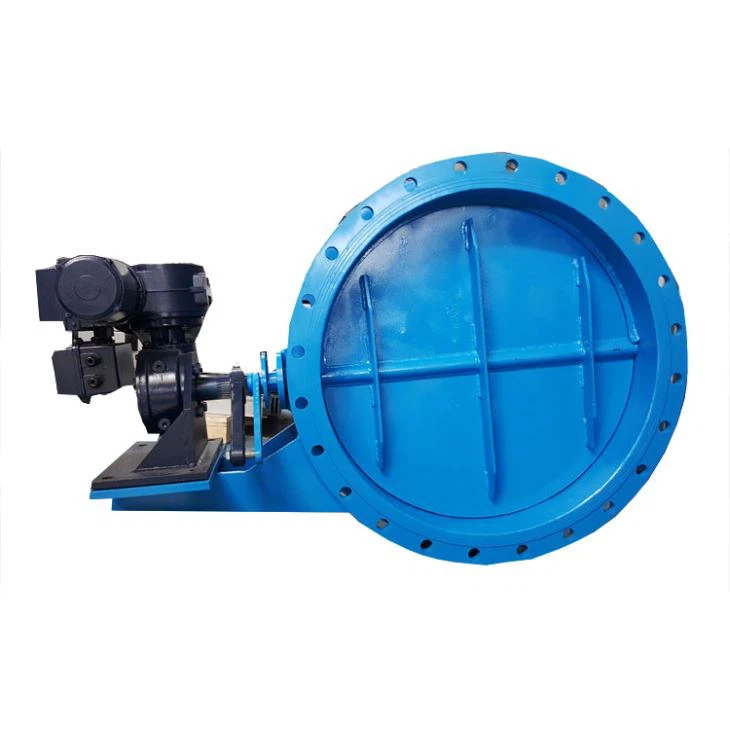

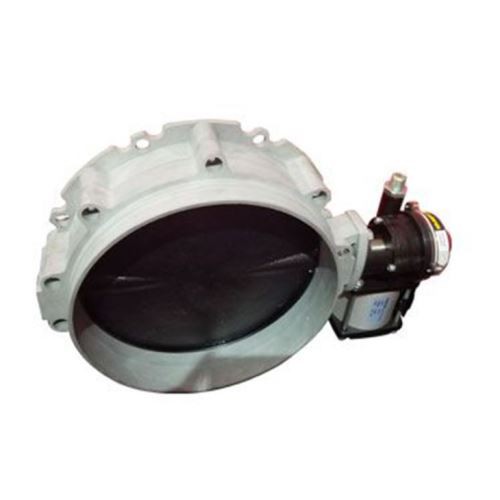

Функція клапанної характеристики
Номінальний діаметр DN (мм) | 50 00 4600 | ||
Номінальний тиск PN a MPa | 0,1. 0,6 | ||
Матеріал корпусу клапана | Q235-A | Q345 | 1Cr18Ni9 |
Матеріал пластини клапана | Q235-A | Q345 | 1Cr18Ni9 |
Робоча температура (℃) | -40 5 345 | -40 5 345 | -40. 600 |
Застосовується середовище | Пильний газ, дим, гарячий вітер, газ | ||
Режим підключення | Тип фланця | ||
Кутовий клапан | 0 ° 90 ° Регулюється | ||
Допустима швидкість витоку | ≤ 1%% 3% | ||
Додаткові електричні приводи | Інтегральний тип, значення перемикання, тип дистанційного керування, вибухобезпечний тип, інтегральний регульований тип, роздільний тип керування та ін. (Будь ласка, зверніться до інформації приводу для конкретної опції) | ||
Напруга | Внутрішній стандарт: 220V + 10-15% ~ 380V + 10-10% (50Гц ± 1Гц, лінійний блок живлення) Експортний продукт можна налаштувати: 110В ~ 480В (50Гц ~ 60Гц) | ||
Рівень захисту | IP55 68 IP68 | ||
Вибухобезпечна марка | Exd II BT4 | ||
Операційне середовище | Температура навколишнього середовища -10 ~ 70 ℃ Вологість ≤ 95% Без конденсації Уникайте корозійних газів у повітрі | ||
Встановлення розмірів клапана
DN | Привід серії SD | Актуатор серії DKJ | ||
L | H | L | H | |
200 | 810 | 5 10 | 880 | 460 |
250 | 842 | 510 | 912 | 460 |
300 | 887 | 510 | 946 | 460 |
350 | 918 | 510 | 976 | 560 |
400 | 950 | 510 | 1 1 80 | 560 |
450 | 972 | 510 | 1202 | 560 |
500 | 1030 | 760 | 1400 | 620 |
600 | 1 1 12 | 760 | 1460 | 620 |
700 | 1 179 | 910 | 1530 | 620 |
800 | 1216 | 910 | 1566 | 620 |
900 | 1272 | 910 | 1622 | 620 |
1000 | 1350 | 910 | 1700 | 620 |
Популярні Мітки: 90 градусний клапан, Китай, виробники, постачальники, фабрика, купити, ціна, цитата
Параметри відповідних приводів такі:
DiameterDN | Вихідні дані | Електрів | Розміри кожної частини корпусу демпфера | Граничний розмір приводу | d | Кількість отвору болта | ||||||
D | D1 | D2 | B | H1 | H2 | a1 | a2 | |||||
100 | 100 | 220V / 0.5A | 195 | 100 | 160 | 80 | 180 | 405 | 294 | 294 | 14 | 4 |
150 | 250 | 150 | 215 | 8 | ||||||||
200 | 305 | 200 | 270 | |||||||||
250 | 365 | 260 | 330 | 90 | 12 | |||||||
300 | 430 | 310 | 385 | 180 | ||||||||
350 | 480 | 360 | 435 | |||||||||
400 | 250 | 220V / 0.75A | 535 | 410 | 490 | 180 | 290 | 410 | 330 | 330 | 18 | |
450 | 585 | 460 | 540 | |||||||||
500 | 645 | 520 | 600 | |||||||||
600 | 745 | 620 | 700 | 16 | ||||||||
700 | 850 | 710 | 800 | 260 | ||||||||
800 | 600 | 220V / 1.5A | 950 | 810 | 900 | 260 | 320 | 500 | 428 | 428 | 20 | |
900 | 1050 | 910 | 1000 | |||||||||
1000 | 1150 | 1010 | 1100 | 22 | ||||||||
1100 | 1600 | 220В / 3А | 1250 | 1110 | 1200 | 300 | 400 | 600 | 484 | 484 | ||
1200 | 1350 | 1210 | 1300 | |||||||||
1300 | 1450 | 1310 | 1400 | 24 | ||||||||
1400 | 1550 | 1410 | 1500 | 28 | ||||||||
