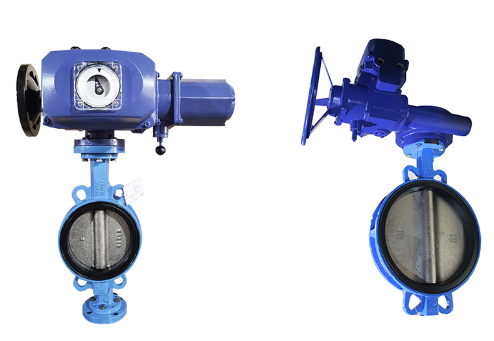

Поворотний клапан з м’яким ущільненням
Принцип роботи дросельного клапана
Дроссельний клапан - це клапан, який відкривається і закривається шляхом обертання штока клапана під час обертання диска. У циліндричному каналі корпусу дросельного клапана дископодібна дросельна пластина обертається навколо осі, в основному обертаючи диск на 90 градусів для регулювання потоку. , коли диск досягає 90 градусів, клапан знаходиться в повністю відкритому стані. У той же час кут нахилу диска можна змінювати, щоб регулювати потік середовища. Як правило, він встановлюється в напрямку діаметра труби. Дроссельна заслінка та сам шток клапана не мають можливості блокування. Для ефективного регулювання витрати необхідний черв'ячний редуктор. Дроссельна заслінка, оснащена черв'ячним редуктором, не тільки забезпечує самоблокування дросельної заслінки, але й змінює робочі характеристики дросельної заслінки та точніше регулює витрату середовища.
Інструкції з попереднього встановлення для вафельного поворотного клапана
1. Перед установкою та експлуатацією використовуйте повітряний спрей, щоб видалити сторонні предмети з трубопроводу, і очистіть внутрішню частину трубопроводу чистою водою.
2. Ретельно перевірте, чи використання клапана відповідає його робочим характеристикам; (температура, тиск)
3. Перевірте, чи немає сміття в каналі клапана та ущільнювальній поверхні, і вчасно видаліть їх;
4. Клапан необхідно встановити негайно після розпакування, і будь ласка, не послаблюйте будь-які кріпильні гвинти або гайки на клапані за бажанням;
5. Вафельні дискові затвори повинні використовувати спеціальні фланці дискових затворів.
6. Електрична поворотна заслінка може бути встановлена на трубопроводі під будь-яким кутом. Для зручності обслуговування не рекомендується встановлювати його верх дном.
7. Встановлюючи фланець дросельного затвора, ви повинні переконатися, що поверхня фланця та ущільнювальна гума вирівняні, гвинти затягнуті рівномірно, а ущільнювальна поверхня повинна повністю підходити; якщо гвинти затягнути нерівномірно, з’являться гумові опуклості, які блокуватимуть пластину метелика або верхню пластину метелика. Заїдання поворотної пластини викликає витік на штоку клапана.
Інструкція з використання демпферного клапана
1. В умовах плавлення з високою температурою та великим вмістом пилу конструкція вентиляційного дросельного клапана може прийняти плоску похилу структуру пластини. Між дисковою пластиною і корпусом клапана цієї конструкції є зазор. Величина зазору залежить від калібру клапана та процесу. Умови використання визначаються та, як правило, контролюються в межах 0,5% площі його каналу, що може відповідати встановленню вентиляційних поворотних клапанів, температурним змінам робочих умов і вимогам процесу плавлення.
2. У кислотоутворюючих умовах роботи з високою температурою та низьким вмістом пилу вентиляційний дросельний клапан може мати вертикальну пластинчасту структуру. Ущільнювальну поверхню цієї конструкції легко обробляти, а величина зазору ущільнювальної поверхні контролюється в межах 0.2% площі каналу. Точність розмірів корпусу клапана та пари ущільнювачів дискової пластини може відповідати вимогам конструкції завдяки механічній обробці.
3. Для умов роботи з високою температурою, низьким тиском і строгими вимогами до герметизації вентиляційний дросельний клапан має планарну структуру важеля. Конфігурація ущільнювальної пари та траєкторія руху пластини-метелика можуть задовольнити технологічні вимоги мережевого обладнання труб із високою ефективністю ущільнення.
Інструкції перед встановленням вафельної дросельної заслінки
Перед установкою та експлуатацією видаліть сторонні предмети з трубопроводу за допомогою повітряного розпилювача та очистіть внутрішню частину трубопроводу чистою водою.
Уважно перевірте, чи використання клапана відповідає його робочим характеристикам; (температура, тиск)
Перевірте, чи немає сміття в каналі клапана і ущільнювальній поверхні, і вчасно видаліть їх;
Клапан необхідно встановити негайно після розпакування, і не послаблюйте будь-які кріпильні гвинти або гайки на клапані за бажанням;
Вафельні дискові затвори повинні використовувати спеціальні фланці дискових затворів.
Електричний поворотний затвор можна встановити на трубопровід під будь-яким кутом. Для зручності обслуговування не рекомендується встановлювати його верх дном.
Встановлюючи фланець дросельного затвора, ви повинні переконатися, що поверхня фланця та ущільнювальна гума вирівняні, гвинти рівномірно затягнуті, а ущільнювальна поверхня повинна повністю підходити; якщо гвинти затягуються нерівномірно, з’являться гумові виступи, які блокуватимуть пластину метелика або чинять опір пластині метелика. Пластина викликає витік на штоку клапана.
