Електричний клапанний привід
Огляд товару
Q Серія Електричний клапанний привід (далі - це: інтегрований електричний пристрій) - це нове покоління інтелектуального продукту, який розробила наша компанія на основі своїх оригінальних зрілих продуктів, перетравлюючи та поглинаючи технологію проектування та виготовлення різних передових іноземних електричних пристроїв , технологія польової шини, технологія абсолютної кодування, технологія дистанційного керування, магнітний перемикач та інші останні технології автоматичного управління; Цей продукт має переваги компактної структури, невеликого розміру, красивого вигляду, надійної та стабільної продуктивності тощо.
Робоче середовище
Блок живлення: 380V/660V +-10%V
Напруга управління: 15 В, 22В, 36 В
Рейтинг обов'язків: короткострокова 10 хвилин, утеплення F-класу
Гармонійний вміст: менше або дорівнює 5%
Рівень захисту: IP67.
Температура навколишнього середовища: -20 ~ +60 ступінь;
Відносна вологість: менше або дорівнює 90% (+25 ступінь)
Структура продукту
Вступ до інтегрованої електричної структури Q-тип електричний клапанний привід складається з двигуна, механізму відновлення, контролера крутного моменту, контролера ходу, руки, механічного механізму межі, приводного електричного компонента, інтелектуального модуля управління та ввімкнено -Сітна панель експлуатації.
Двигун:
Використовуйте двигун, специфічний для клапана, безпосередньо підключений до валу хробака.
Коробка передач:
Серія Q складається з пари пар червоних передач. Потужність двигуна передається на вихідний вал через коробку передач. При експлуатації вручну ручний черв’як рухає вихідний вал, щоб обертатися через пару планетарних передач і поперечний слайд. Механізм управління крутним моментом:
Ця серія продуктів має подвійні функції захисту від крутного моменту, а саме: захист вимірювання електронного крутного моменту та механічний захист крутного моменту. Коли електронний модуль вимірювання крутного моменту виходить з ладу і втрачає управління, механічний крутний момент використовується як друга лінія захисту для захисту роботи приводного пристрою та самого електричного пристрою, що робить операцію безпечнішою та надійною;
Принцип робочого механізму управління механічним моментом серії Q:
Коли вихідний вал піддається певному крутному моменті, черв'як не тільки обертається, але й виробляє осьове зміщення. Кругла стійка на черв’ячі приводить в вал передач, щоб обертатися, що, в свою чергу Досягнення мети захисту електричного клапана (калібровано відповідно до стандарту при виході з фабрики).
Асамблея кодера інсульту
Абсолютний кодер магнітного індукції використовується для вимірювання та захисту ходу. Під час роботи вал передачі передач кодера синхронно обертається з вихідним валом, а кодер перетворює зібраний положення клапана в цифровий сигнал, який обробляється модулем внутрішнього управління та перетворюється на відсоток і відображається на РК -екрану, так що так, щоб так, щоб так Вихідний вал може бути точно розміщений. Абсолютний кодер не потребує живлення акумулятора, може записувати положення клапана в режимі реального часу, коли потужність увімкнена або вимкнена, і безконтактна, без носіння, надійна та стабільна в експлуатації.

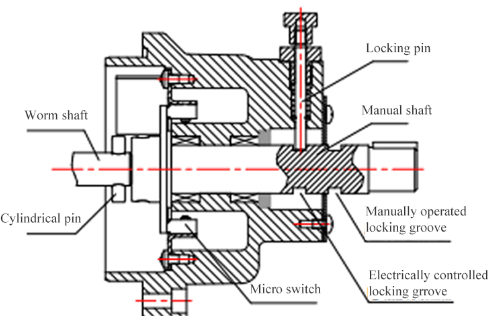

Ручний електричний механізм перемикання та ручної роботи серія Q застосовує повністю незалежну конструкцію механізму ручної передачі та механізму електричної коробки передач, і не вимагає повністю автоматичної структури для комутаційних операцій;
Під час роботи вручну спочатку слід витягнути штифт, а ручний вал повинен бути висунутий всередину. Ручний вал відступає від натискання шматка мікромотворів, а живлення автоматично відрізається. Зуб ручного валу з'єднаний з циліндричною шпилькою на черв'ячному валу. У цей час фіксований штифт блокує ручний вал, а ручну роботу можна виконати, повернувши рукотворне колесо; Після завершення ручної роботи відпустіть ручне колесо і витягніть фіксовуючу шпильку. Ручний вал автоматично вискакує під силою реакції пружини стиснення. У цей час зуб ручного валу автоматично відключається від циліндричної шпильки на валу хробака, а штифт блокування автоматично замикає ручний вал. У той же час, натискання шматка, що натискається в ручний вал, автоматично напружується, а електрична робота безпечно вводиться.
Огляд якості
1. Перевірте продукцію, що виробляються на виробничій лінії електричного приводу щодня, 100% огляд, спочатку відкрийте кришку індикатора, перевірте, чи є проводка прекрасна, чи обмежені кулачки в режимі відкриття та закриття повністю встановлені, будь то положення вказівника узгоджується з фактичним положенням приводу, чи гвинти всередині затягуються, а потім відскакують кришку після перевірки, чи немає лущення фарби та плям на появі електричного приводу та чи ручний гайковий ключ, водонепроникний суглоб, вручну Пилова пробка, склянка для прицілу та скляна кришка прицілу повністю встановлені. Перевіривши, чи немає помилок, скористайтеся лазерною маркувальною машиною, щоб позначити номер продукту на звороті електричного приводу. Номер продукту повинен містити дату дня, і нарешті застебнути піну і поставити її на зберігання.
2. Перевірка повних наборів клапанів: Після того, як оператор виробничої лінії клапана завершить налагодження, він приймає замовлення на виробництво до інспектора якості, який перевіряє порядок виробництва та продукт по черзі (пункти перевірки: число, Діаметр, матеріал та метод з'єднання клапана. клапана та електричного приводу підтягуються, і чи є якісь відсутні частини)
3. Перевірка перед упаковкою: Перевірте, чи кількість продуктів, модель, напруга, метод управління та запчастини відповідають порядку виробництва.
. вимірювати один за одним відповідно до списку предметів інспекції та вести записи.
