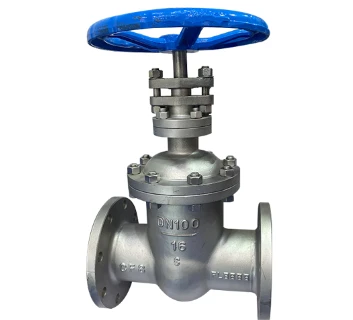

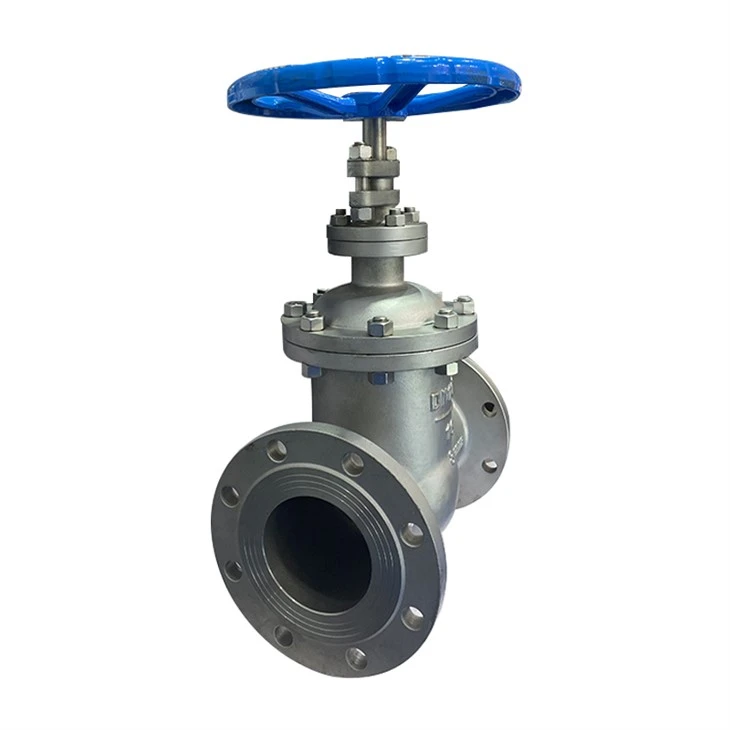

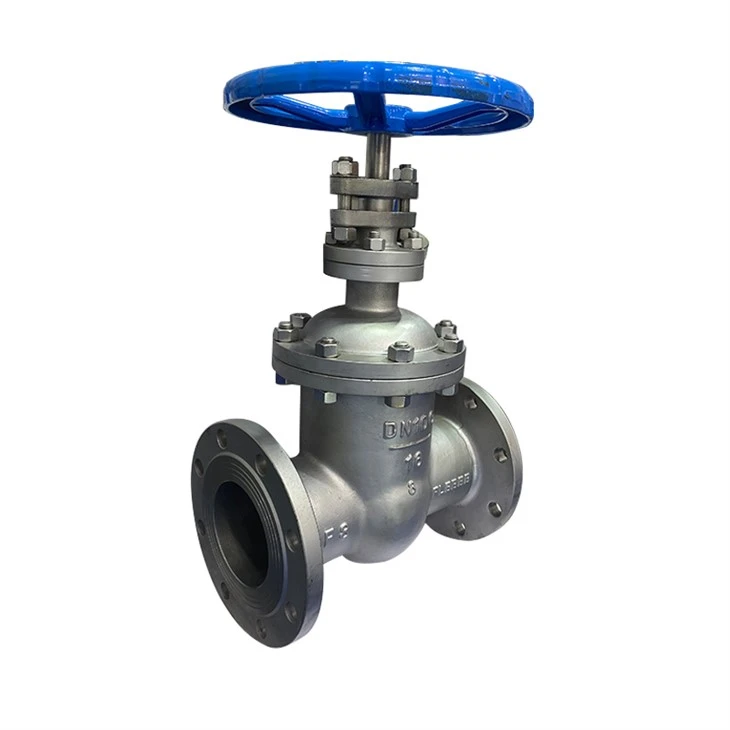

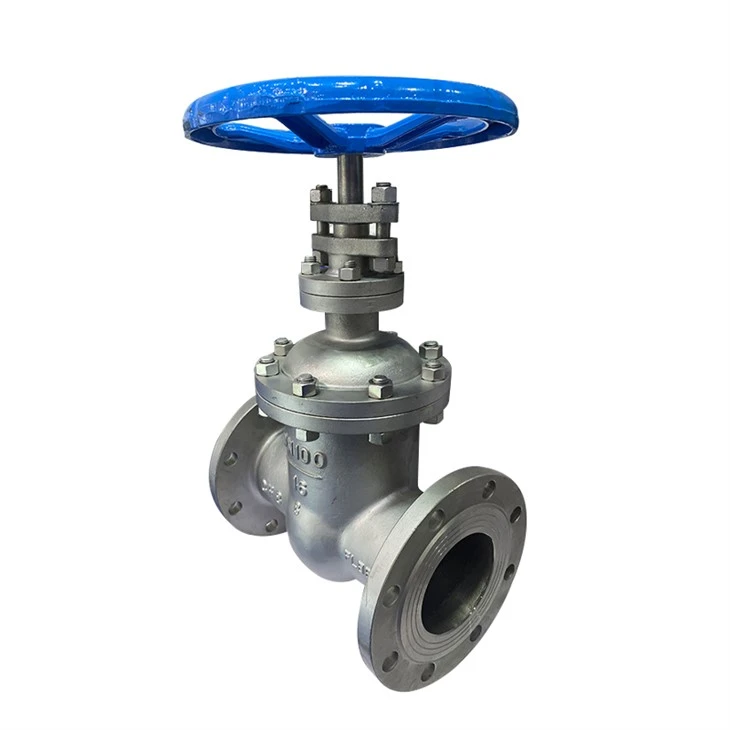

Засувка ручна
Засувка – це засувка, запірна частина якої переміщується у вертикальному напрямку вздовж центральної лінії проходу. Як правило, він складається з корпусу клапана, сідла клапана, штока клапана, затвора, кришки клапана та ущільнювального кільця. Його можна перетворити на різноманітні електричні засувки та пневматичні засувки шляхом оснащення трансмісійним пристроєм та засувкою. Його можна використовувати лише для повного відкриття та повного закриття в трубопроводі, і не можна використовувати для регулювання та дроселювання.
Принцип роботи
Засувка засувки рухається лінійно зі штоком арматури. Зазвичай на штоку підйому є трапецієподібна різьба. Через гайку у верхній частині клапана та напрямну канавку на корпусі клапана обертовий рух перетворюється на лінійний, тобто робочий крутний момент перетворюється на робочу тягу.
ЗАЧИНЕНО

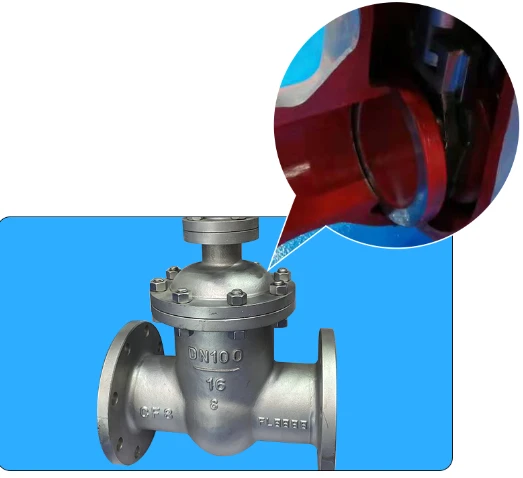

Ущільнювальна поверхня може бути ущільнена лише середнім тиском, тобто ущільнювальна поверхня затвора притискається до сідла клапана з іншого боку середнім тиском, щоб забезпечити ущільнення ущільнювальної поверхні. Це самогерметизація. У більшості засувок використовується примусове ущільнення, тобто коли засув закритий, засув змушений притискатися до сідла за допомогою зовнішньої сили, щоб забезпечити герметизацію ущільнювальної поверхні.
ВІДЧИНЕНО
Коли висота підйому заслінки дорівнює 1:1, помноженому на діаметр клапана, прохід рідини повністю розблокований, але це положення неможливо контролювати під час роботи. Під час фактичного використання верхня частина штока клапана використовується як позначка, тобто положення, де його неможливо відкрити, як його повністю відкрите положення. Щоб розглянути явище блокування, спричинене змінами температури, його зазвичай відкривають у верхнє положення, а потім повертають на 1/2-1 оборот як повністю відкрите положення клапана. Таким чином, повністю відкрите положення клапана визначається положенням затвора (тобто ходом).
Принцип дії засувки

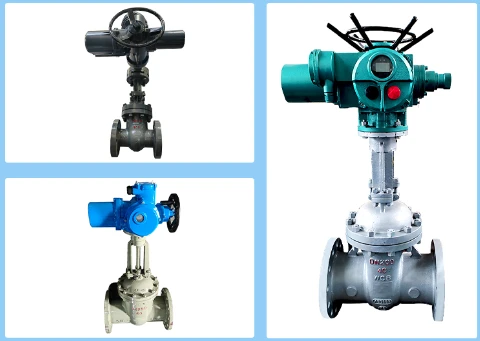

Як випливає з назви, електричні засувки використовують електричні приводи для керування засувками. В основному вони поділяються на верхню і нижню частини. Верхня частина - це електропривод, а нижня - засувка. Привід і засувка з’єднані, і електричний привід керує засувкою для відкриття та закриття для досягнення вмикання та вимкнення середовища трубопроводу. Засувки, як правило, придатні для випадків увімкнення та вимкнення та зазвичай є відкритими та закритими клапанами. Якщо умови роботи вимагають регулювання, зазвичай використовуються електричні регулюючі клапани, електричні кульові крани, електричні поворотні клапани, електричні засувки тощо.
Методи налагодження
Після підключення вентиля підключіть зовнішні дроти згідно зі схемою зовнішнього підключення. Зверніть особливу увагу на те, чи є вхідний сигнал сигналом струму чи сигналом напруги. Їх не можна змішувати. Позитивний і негативний сигнали не можуть бути підключені неправильно. Користувачі можуть перевіряти та налагоджувати один за одним відповідно до наведених нижче методів. Відрегулюйте механічне обмеження електричного приводу: Регулювання механічного обмеження полягає в тому, щоб змусити привод працювати лише в межах механічного верхнього та нижнього граничного діапазону, щоб запобігти перевищенню приводу та створенню небезпеки або пошкодженню клапана. Як показано на малюнку, передбачені відповідно важіль і верхній і нижній обмежувачі. У стані нульового положення нижній граничний упор повинен знаходитися близько або близько до важеля знизу, щоб запобігти надмірному обмеженню приводу. Якщо відхилення велике, можна послабити затискну гайку і перемістити упорний блок у відповідне положення, а відповідну гайку можна затягнути; у стані повного положення верхній граничний упор повинен бути ближче до важеля зверху або близько до нього, щоб запобігти надмірному обмеженню приводу. Якщо відхилення велике, можна послабити затискну гайку і перемістити упорний блок у відповідне положення, а відповідну гайку можна затягнути. Коли живлення не підключено, процес налагодження може використовувати маховик, щоб вручну відкрити привід до нульового положення та повного положення необхідного клапана, а потім виконати відповідні налаштування. Привід також можна налаштувати в електричний ручний стан, коли живлення ввімкнено, і привід можна відкрити до необхідного нульового положення та повного положення за допомогою кнопок вгору або вниз на дисплеї. Якщо привод не рухається під час натискання клавіші вгору або вниз під час процесу запуску, це пов’язано з обмеженням кінцевого вимикача.
Додатки
