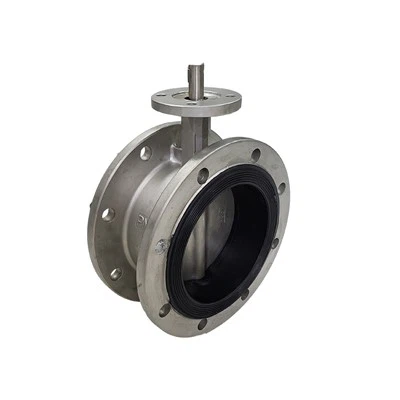

Сигнальний поворотний клапан
особливості
1. Відкривання та закривання є зручним, швидким, трудомістким, має невеликий опір рідини та може працювати часто.
2. Проста структура, невеликий розмір і легка вага.
3. Він може транспортувати бруд з мінімальним накопиченням рідини в гирлі труби.
4. Під низьким тиском можна досягти хорошого ущільнення.
5. Хороша продуктивність регулювання.
Технічні характеристики
Принцип роботи
1. Сигнальний дросельний клапан приводиться в рух черв'ячним редукторним пристроєм для обертання вала та дросельної пластини для відкриття та закриття та керування потоком.
2. Обертайте маховик пристрою передачі черв’ячного редуктора, щоб відкрити та закрити поворотну пластину та відрегулювати потік. Маховик обертається за годинниковою стрілкою, щоб закрити клапан.
3. Є дві форми мікроперемикачів, встановлених у черв'ячній коробці передач:
a. У трансмісійній коробці є два мікроперемикачі відкриття та закриття, які спрацьовують, коли клапан повністю відкритий та закритий відповідно, і з’єднують індикатори «клапан відкритий» та «клапан закритий» у диспетчерській, щоб зробити їх точними. Показати статус перемикача клапана.
b. Встановіть мікроперемикач замикання в коробці передач (повністю закрите положення пластини метелика становить {{0}} градусів). Коли поворотна пластина переміщується від 0 градусів до 40 градусів, спрацьовує мікроперемикач і видає сигнал закриття клапана від 40 градусів до 40 градусів. У положенні 90 градусів інша пара нормально закритих клапанів може видавати сигнал відкриття клапана. Кулачок, який натискає мікроперемикач, можна налаштувати для відображення різних положень пластини метелика.
Інструкції
Регулювання та способи підключення черв'ячної передачі
1. Відкрийте кришку електричної комутаційної коробки, під’єднайте жилу кабелю до відповідних клем відповідно до вимог електричного керування, загерметизуйте вхід кабелю та одночасно зафіксуйте кабель, щоб запобігти пошкодженню проводки кабелю під дією зовнішніх сил. беруть участь.
2. Коли клапан знаходиться в положенні «повністю закрито», поверніть закриваючий кулачок внизу за годинниковою стрілкою, доки він не торкнеться мікроперемикача (можна почути клацання), а потім затягніть гвинт на кулачку, щоб зафіксувати його.
3. Коли клапан знаходиться в положенні «повністю відкрито», поверніть верхній відкриваючий кулачок проти годинникової стрілки та відрегулюйте відкриваючий кулачок, використовуючи той самий метод, що й вище.
4. Відрегулюйте обмежувальний гвинт. Коли клапан знаходиться в положенні «повністю закрито» або «повністю відкрито», обмежувальний гвинт повинен не просто врізатися в обмежувальну площину черв'ячного редуктора, а залишити певний зазор, а потім затягнути обмежувач. Стопорна гайка на гвинті.
5. Накрийте кришку електричної комутаційної коробки. Коли клапан знаходиться в положенні «повністю закрито», вказуйте покажчик індикатора відкриття на позначку «0» на циферблаті та затягніть гвинт, щоб зафіксувати покажчик.
Запобіжні заходи
1. Цей дросельний затвор можна встановити на трубопроводі в будь-якому місці простору.
2. Установче положення дросельної заслінки має забезпечувати зручність використання, обслуговування та заміни.
3. При установці цього дросельного затвора напрямок потоку середовища в трубопроводі можна ігнорувати, тобто допускається двонаправлений потік.
4. Дроссельну заслінку слід зберігати в сухому місці в приміщенні перед встановленням, пластина клапана повинна бути трохи відкритою на 4 градуси ~5 градусів.
5. Перед встановленням дросельної заслінки слід виконати наступні роботи:
a. Уважно перевірте, чи умови використання відповідають специфікаціям роботи цього дросельного затвора.
b. Очистіть внутрішню порожнину та ущільнювальну поверхню. Не допускається прилипання бруду. Не відкривайте та не закривайте пластину-метелик перед чищенням.
в. Перевірте, чи надійно приєднаний передавальний пристрій до верхнього фланця дросельної заслінки.
6. При затисканні дросельної заслінки на трубопроводі зверніть увагу на рівномірність і надійність зусилля з’єднання.
7. Після встановлення дросельної заслінки пластина клапана повинна бути у відкритому положенні під час проведення випробування тиском на міцність трубопроводу.
8. Після встановлення дросельної заслінки її слід регулярно перевіряти. Основні пункти перевірки такі:
a. Чи пошкоджено сідло дросельної заслінки та ущільнювальне кільце.
b. Ефективність ущільнення ущільнювальної поверхні пластини клапана.
в. Після того, як дросельна заслінка перевірена та зібрана, не повинно бути заклинювання при відкритті та закритті.
d. Після огляду та складання дросельної заслінки необхідно провести тест на герметичність.
д. Після кожного технічного обслуговування необхідно детально записати ситуацію для довідки.
