Прохідний клапан
Огляд
Відкриваюча та закриваюча частина запірного клапана (прохідного клапана) являє собою диск у формі пробки, ущільнювальна поверхня має плоску або морську форму конуса, а диск рухається лінійно вздовж центральної лінії сідла клапана. Форма руху штока клапана (загальна назва: темний стрижень) також має тип підйому та обертання штока, який можна використовувати для керування різними типами рідин, такими як повітря, вода, пара, різні корозійні середовища, бруд, масло, рідкі металеві та радіоактивні середовища. потік. Таким чином, цей тип запірної арматури дуже підходить для різання або регулювання та дроселювання. Оскільки хід відкриття або закриття штока клапана цього типу клапана відносно короткий, і він має дуже надійну функцію відсікання, а також оскільки зміна відкриття сідла клапана пропорційна ходу диска клапана, це дуже підходить для регулювання потоку.
Серія прохідних клапанів низького тиску
Модель клапана: J41W/HN J941W/HYJ9B41W/H/Y
Матеріал корпусу клапана:
C вуглецева сталь
P хромонікелева чаша сталь
R хромонікель платинова сталь
I хромонікелева сталь
Застосовна температура:<425C ≤550C
Номінальний тиск: 1,6, 2,5, 4.0, 6,4, 10 МПа
J41W/H/Y-16,J941W/H/Y-16, J9B41W/H/Y-16
Серія прохідних клапанів середнього та високого тиску
Модель клапана: J41W/H/Y J941W/HY J9B41W/HY
Матеріал корпусу клапана:
C вуглецева сталь
П хромонікелева сталь
R хром нікель платинова чаша сталь
lХромонікелева сталь
Застосовна температура: менше або дорівнює 425 градусам Менше або дорівнює 550C
Номінальний тиск: 1,6, 2,5, 4.0, 6,4, 10 МПа
J41W/H/Y-25,J941W/H/Y-25, J9B41W/H/Y-25
J41W/H/Y-40,J941W/H/Y-40, J9B41W/H/Y-40
Серія запірних клапанів для високих температур і високого тиску
Модель клапана: J41W/H/Y J941W/HY J9B41W/HY
Матеріал корпусу клапана:
C вуглецева сталь
P хромонікелева чаша сталь
R хромонікель платинова сталь
lХромонікелева сталь
Застосовна температура: менше або дорівнює 425C Менше або дорівнює 550C
Номінальний тиск: 1,6, 2,5, 4.0, 6,4, 10 МПа
J41W/H/Y-64,J941W/H/Y-64, J9B41W/H/Y-64
J41W/H/Y-100,J941W/H/Y-100, J9B41W/H/Y-100

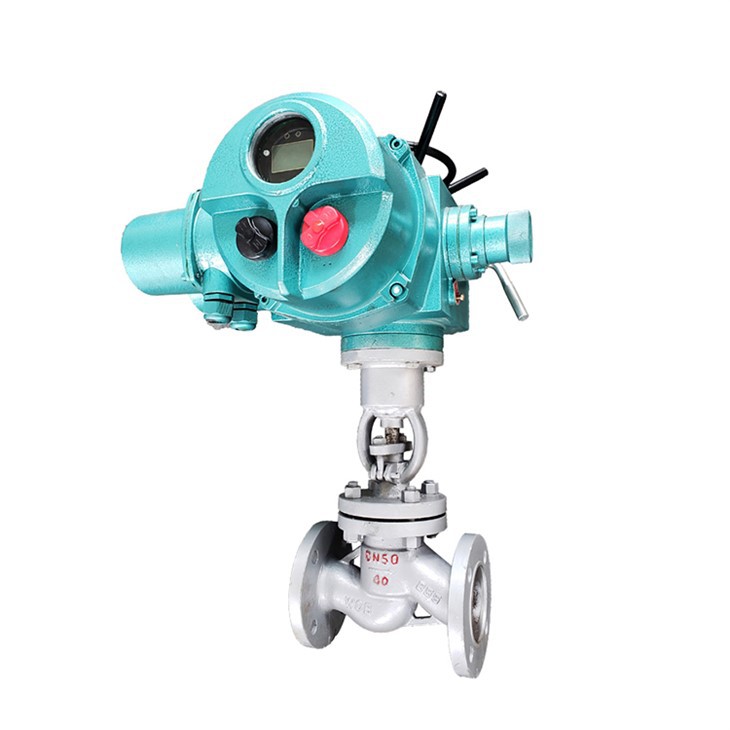

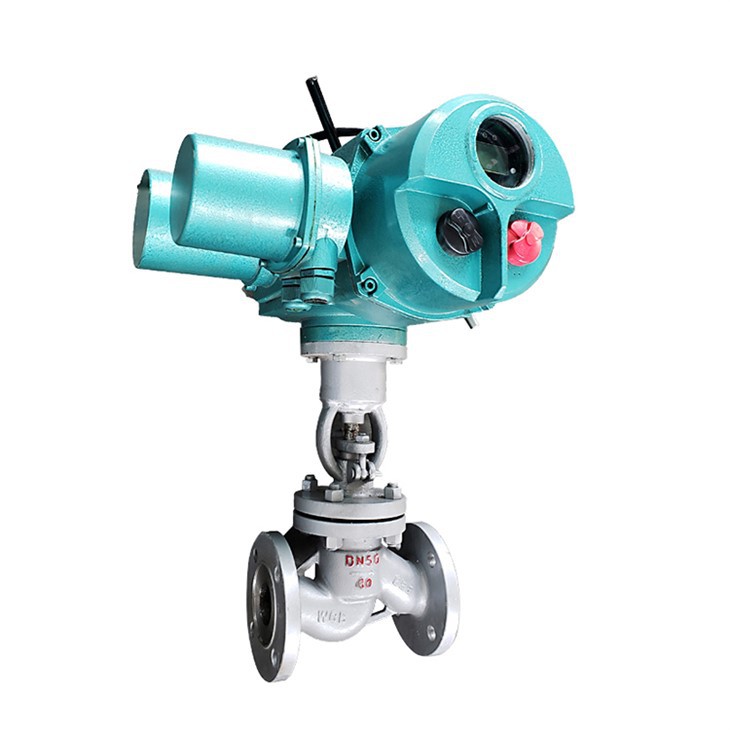

Серія електричних/ручних прохідних клапанів
Модель клапана: J61HY J961H/Y J61Y-P55 J961Y-P55 J61Y-P57 J961Y-P57
Матеріал корпусу клапана:
C вуглецева сталь
V хромованадієва сталь
Застосовна температура:<450°C ≤555°C≤570°C
Номінальний тиск: 20, 25, 32, 42 МПа
Робочий тиск: 10, 14, 17, 25 МПа
J61H/Y,J961H/Y
J61-P55,J61-P57,J961-P55, J961-P57
