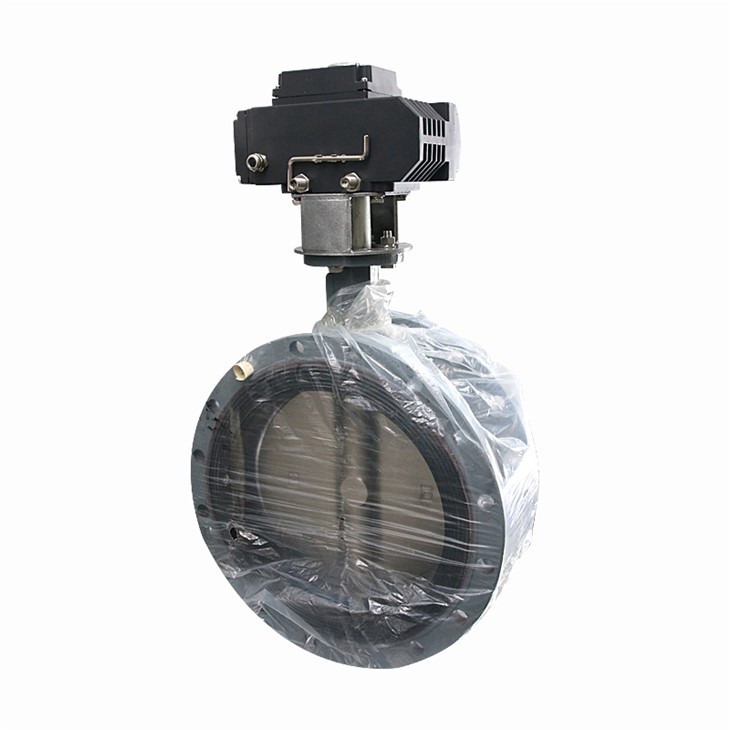

Fine Smart із поворотним клапаном
Особливості продукту
Невеликий розмір і легка вага: і об'єм, і вага становлять 1/3 клапанної продукції; Красивий і щедрий: литий під тиском корпус зі сплаву. Зовнішній вигляд гарний і гладкий і зменшує електромагнітні перешкоди;
Повні функції: тип увімкнення-вимкнення (тобто тип пасивного контакту), тип пропорційного керування та тип інтелектуального модулювання;
Простий у використанні: перевірка не потрібна. Безмасляний, стійкий до іржі та водонепроникний, його можна встановити під будь-яким кутом;
Кілька видів захисту: електричне обмеження, механічне обмеження, захист від перегріву, захист від перевантаження, захист від зниження температури;
Різні порушення: 5 секунд, 8 секунд. 15 секунд, 30 секунд. 50 секунд, 100 секунд тощо;
Регулювання з ЧПК: високоінтегровані інтелектуальні модулі, цифрові налаштування, цифрове налаштування, високоточна самодіагностика, відсутність потреби в позиціонерах, автоматичне керування, одна машина з кількома функціями;
Гарантія безпеки: пройшов тест на витримку напруги AC1500V, високоізоляційний двигун класу H для забезпечення безпеки корпусу та виробництва;
Відповідність проста, використовуючи однофазні, трифазні та джерела постійного струму. Зовнішня проводка проста.
Різні стилі та розміри
Матч із поворотним клапаном
Встановлення та обслуговування поворотних клапанів
1. Під час монтажу диск клапана повинен зупинитися в закритому положенні.
2. Позицію відкриття слід визначати відповідно до кута повороту пластини метелика.
3. Для поворотних затворів з перепускним клапаном перепускний клапан слід відкрити перед відкриттям.
4. Встановлення слід виконувати відповідно до інструкцій виробника. Дроссельні затвори з великою вагою слід встановлювати на міцну основу.
Принцип роботи

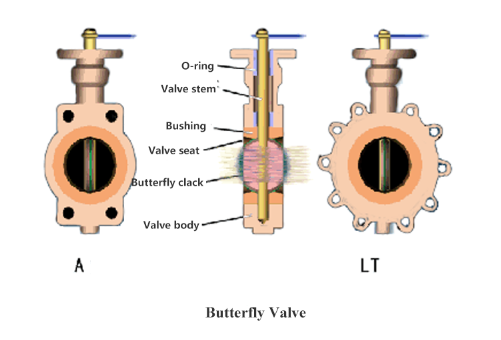

Дроссельний клапан - це клапан, який відкривається і закривається шляхом обертання штока клапана під час обертання диска. У циліндричному каналі корпусу дросельного клапана дископодібна дросельна пластина обертається навколо осі, в основному обертаючи диск на 90 градусів для регулювання потоку. , коли диск досягає 90 градусів, клапан знаходиться в повністю відкритому стані. У той же час кут нахилу диска можна змінювати, щоб регулювати потік середовища. Як правило, він встановлюється в напрямку діаметра труби. Дроссельна заслінка та сам шток клапана не мають можливості блокування. Для ефективного регулювання витрати необхідний черв'ячний редуктор. Дроссельна заслінка, оснащена черв'ячним редуктором, не тільки забезпечує самоблокування дросельної заслінки, але й змінює робочі характеристики дросельної заслінки та точніше регулює витрату середовища. .
Особливості поворотного клапана
(1) Проста конструкція та малі зовнішні розміри. Завдяки своїй компактній структурі, короткій структурній довжині, невеликим розмірам і легкій вазі він підходить для великих діаметрів. (1) Проста конструкція та малі зовнішні розміри. Завдяки своїй компактній структурі, короткій структурній довжині, невеликим розмірам і легкій вазі він підходить для великих діаметрів. (3) Він легко відкривається та швидко закривається, має хороші характеристики регулювання, а пластина метелика обертається на 90 градусів. Можна завершити як відкриття, так і закриття. Змінюючи кут повороту пластини метелика, швидкість потоку можна контролювати поетапно. (4) Момент відкриття та закриття невеликий. Оскільки пластини-метелики з обох боків обертового вала зазнають впливу середовища в основному однаково, а крутний момент створюється в протилежних напрямках, відкривання та закривання є менш трудомісткими. (5) Ущільнення при низькому тиску хороше. Матеріали ущільнювальної поверхні, як правило, виготовлені з гуми та пластику, тому ефективність ущільнення хороша. Обмежений матеріалом ущільнювального кільця, діапазон робочого тиску та робочої температури дросельного клапана невеликий. Однак діапазон робочого тиску та робочої температури дискових клапанів із жорстким ущільненням було значно покращено.
Основні характеристики продуктивності
1. Унікальна структура, невелика та легка, гнучка робота, економія праці та зручна;
2. Ущільнення є надійним і може досягти повітряного ущільнення без витоку;
3. Характеристики потоку мають тенденцію бути лінійними з найкращою ефективністю регулювання;
4. Використовуючи принцип трьох ексцентриситетів, ущільнювальна поверхня має майже нульовий знос і продовжує термін служби клапана;
5. Широкий спектр застосування. Наприклад: він може використовуватися для води, пари, нафти, повітря, газу та інших середовищ.
6. Він підходить для трубопроводів з різними температурами та рівнями тиску нижче 6,4 МПа, а також стійкий до корозії та інших середовищ.
Технічні характеристики
