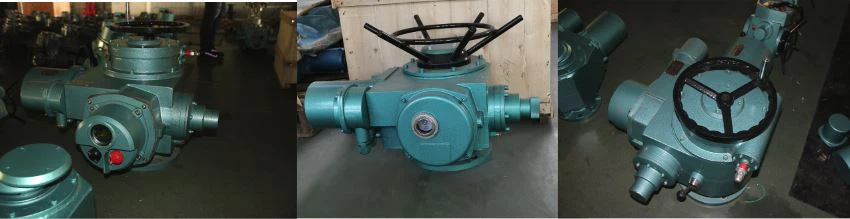

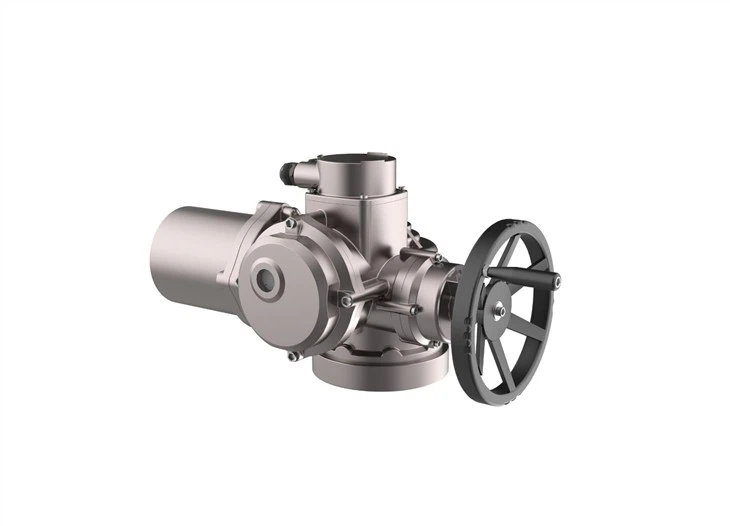

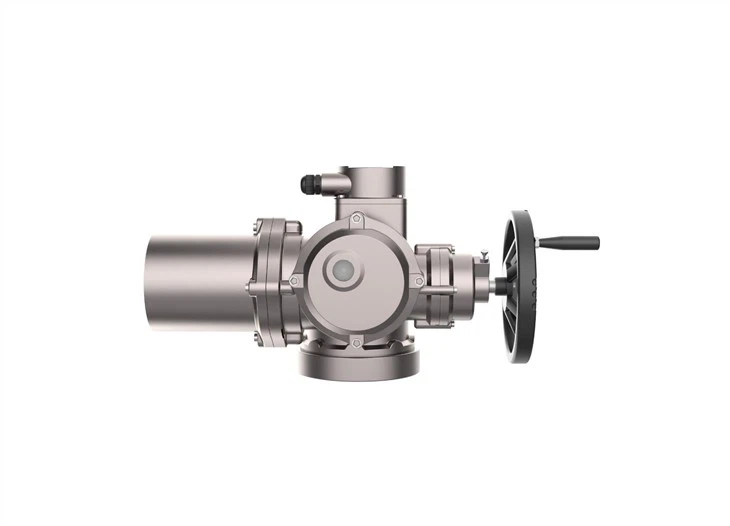

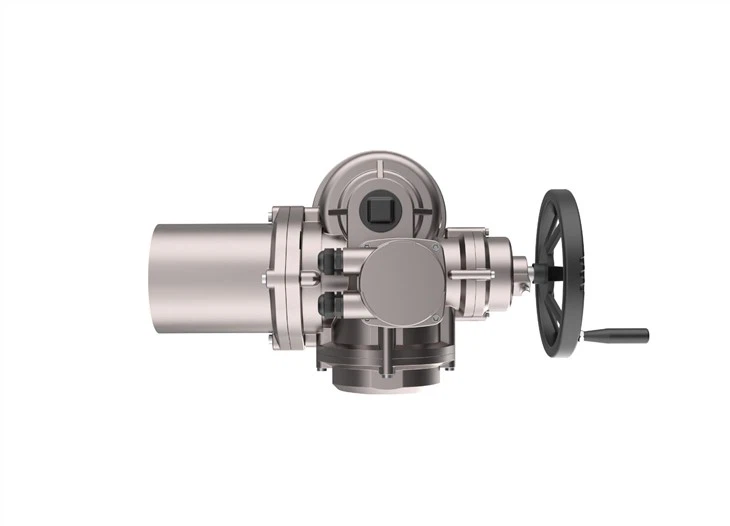

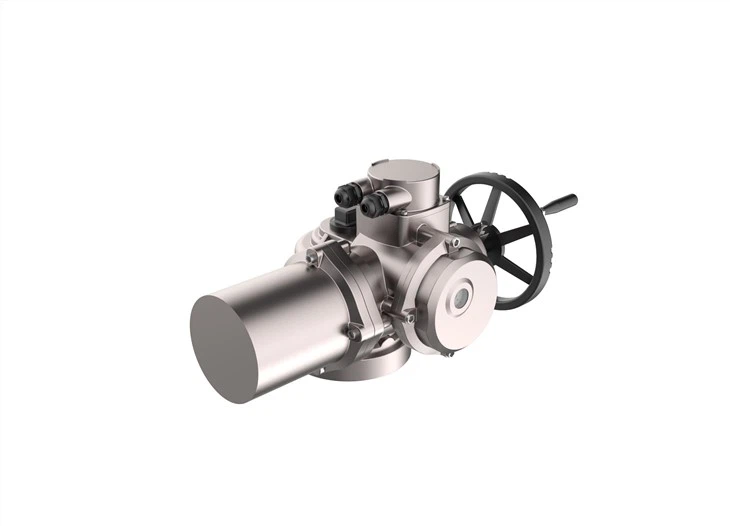

Багатоповоротний електричний привід клапана, відомий як Z-тип, застосовується до клапанів для лінійного руху диска, таких як засувки, відсічний клапан, затвор, водяний затвор тощо. Цей виріб використовується для відкриття, закриття або регулювання клапанів. Як важливий виконавчий пристрій клапанів для досягнення дистанційного управління, централізованого управління та самоконтролю, він характеризується повноцінною функцією, надійною роботою, вдосконаленими системами управління, малими розмірами, невеликою вагою, простотою використання та обслуговування. Він широко використовується в такі галузі, як електроенергетика, металургія, нафта, хімічна промисловість, виробництво паперу, очищення стічних вод та інші.
Для багатообертових електроприводів існують такі типи, як зовнішній, вогнезахисний, інтегрований комутаційний, вогнезахисний та інтегрований комутаційний, а також вогнезахищений та інтегрований тип регулювання. Крім того, його можна класифікувати як тип крутного моменту та тип тяги за типом з'єднання. Ефективність цього виробу залишається узгодженою з технічними характеристиками JB / T 8528-1997 технічних характеристик електроприводів базової версії. Вогнетривкі характеристики відповідають GB3836.1-2010 Вибухонебезпечні атмосфери - Частина 1: Обладнання - Загальні вимоги, GB 3836.2-2010 Вибухонебезпечні атмосфери - Частина 2: Захист обладнання вогнезахисними кожухами" d" та JB / T8529-1997 Технічні характеристики вибухозахищених виконавчих приводів. Його електричні характеристики відповідають JB / T8529-1997 Технічні характеристики вибухозахищених виконавчих приводів електричних клапанів та GB / T 24922-2010 Технічні характеристики вибухозахищених електроприводів виконавчих клапанів. Перевірений Китайським національним центром контролю та випробування вибухозахищених електротехнічних виробів (CQST), цей виріб отримав сертифікат відповідності приладу для вибухонебезпечної атмосфери. За затвердженням Генеральної адміністрації з нагляду за якістю, інспекції та карантину людей [GG ] # 39; s Китайська Республіка (AOSIO), ми отримали національний дозвіл на промислове виробництво.
Тип увімкнення-вимкнення Інтегрований типтип Вибухозахищений тип
Тип контролю можна налаштувати
Colorcіндивідуальний

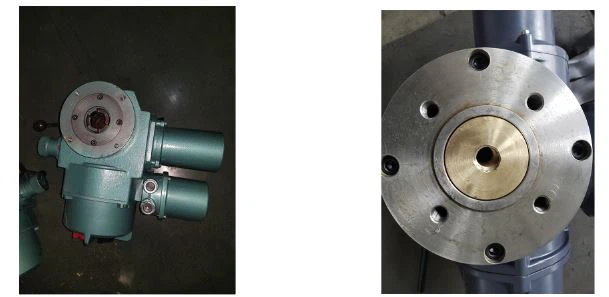

Тип крутного моменту Тип тяги
Тип підключення може бутипід замовлення

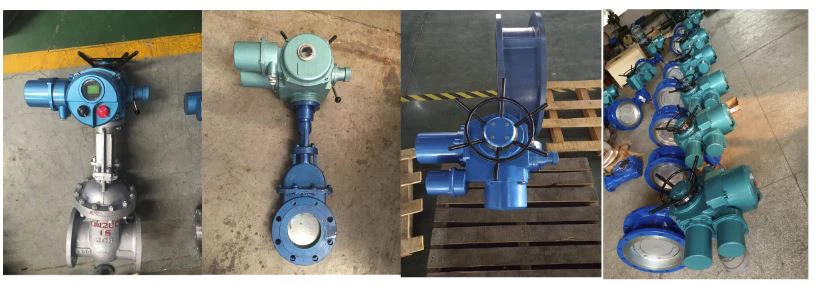

Тип клапана можна налаштувати
Загальні технічні параметри середовища обслуговування
1) Номінальна напруга: трифазна змінна 380Спеціальне замовлення: однофазний AC220V; трифазні AC415V, 660V
2) Номінальна частота: 50 Гц
3) Керуюча напруга: менше 220 В змінного струму; Постійного струму 60 В
4) Температура навколишнього середовища: -20℃ ~ 60℃;
5) Середня відносна вологість: менше 95 % RH (+25℃);
6) Атмосферний тиск: 80 кПа ~ 106 кПа;
7) Ступінь захисту: IP55, IP65, IP67
8) Вибухонебезпека Атмосфера ExdⅡBT4;
9) Місця без сильної вібрації та ударів.
10) місця без агресивних газів, що пошкоджують метали та ізоляційні матеріали;
11) Робоча система: короткий час 10 хвилин (спеціальне замовлення може тривати 15-60 хвилин)
Примітка: вогнетривкі вироби поділяються на dI та dII BT4, перші з яких застосовуються донерудна робоча поверхня шахти; остання з яких використовується на заводах тазастосовується до середовища IIA та II B з вибухонебезпечними газовими сумішами як групаT1~T4.

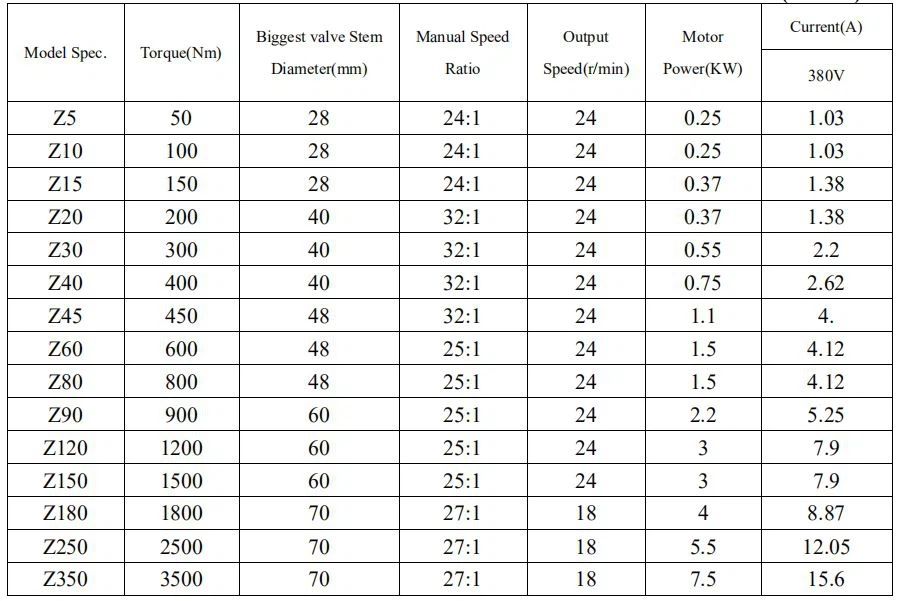

Специфікація моделі та основні параметри продуктивності
Параметри продуктивності електричного приводу
1. Напрямок маховика (рукоятки) Для напрямку обертання приводу маховика (рукоятки) (зверненого до маховика) та вихідного валу (зверненого до клапана вздовж осі вихідного вала) напрямок за годинниковою стрілкою вимкнено, а напрямок проти годинникової стрілки увімкнено . Напрямок слід позначити на маховику (ручці).
2. Механізм індикації положення Під час функціонування електричного приводу індикаторний механізм вмикає / вимикає та регулюється, що відображає фактичне відхилення положення приводу в межах ± 5%.
3. Перемикач з ручним та механічним приводом Перемикач приводу з ручним та механічним керуванням повинен бути легким, гнучким та надійним. Коли привід приводиться в дію, маховик не може обертатися. Привід забезпечений мікроперемикачем для перемикання з ручним та механічним керуванням. Коли привід управляється вручну, його потужність, керована управлінням, може бути відключена, щоб гарантувати безпеку оператора.
Структурний склад
Електроприводи серії Z складаються з двигуна, редуктора, регулятора крутного моменту, регулятора ходу, отворуіндикатор, механізм перемикання з ручним та механічним керуванням, ручне колесо та електрична частина.Зовнішній тип герметизується круглими фіксаторами та ущільнювальними кільцями; вогнезахисний тип такий самий, якзовнішній тип у герметичній конструкції. Крім того, структура вогнезахисної поверхні єдоданий до приводу. Принцип його приводу виглядає так, як показано на малюнку 3.

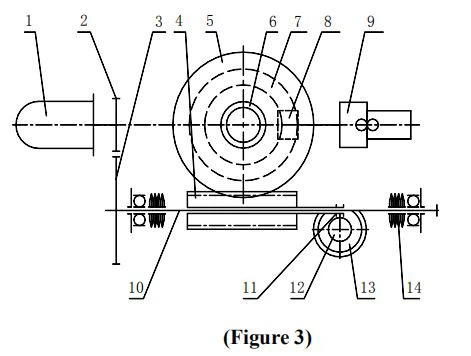

1. Двигун; 2, 3. Spur Gears; 4. Черв'ячна втулка; 5. Черв'ячне колесо; 6. Вихідний вал; 7. Оснащення для обличчя8. Шестерня інсульту; 9. Механізм управління ходом та регульований індикатор відкриття; 10. Черв'ячний вал;11. Верхня кільцева канавка Черв'яка; 12. Рукоятка; 13. Механізм контролю крутного моменту;14. Група дискових пружин
Основні технічні параметри
1. Діапазон робочої напруги: трифазний: 380 В змінного струму. Діапазон: 340 В ~ ~ 420 В змінного струму;
2. Зворотній зв’язок аналогового сигналу: струмовий сигнал DC4 ~ 20мА, ємність навантаження ≤750Ω;
3. Мімічний вхідний сигнал: струм DC4 ~ 20 мА, вхідний опір ≥195 Ом;
4. Зворотній зв'язок сигналу комутатора: три групи пасивних сигналів для контактів реле (ємністю 3-5А);
5. Віддалена ізоляція сигналу: Оптоелектронна ізоляція - це напруга перенапруги понад 2000 В.
6. Китайське меню РК-дисплея відображає робочий стан та поради щодо експлуатації
Встановлення та демонтаж
1. Існують безпринципні вимоги щодо встановлення форми цього електричного приводу, але двигун знаходиться в горизонтальному стані. Кришка електричного шафи в горизонтальному або вертикальному стані - це рекомендована форма встановлення, яка може бути використана для змащення, введення в експлуатацію, технічного обслуговування та експлуатації вручну;
2. Під час монтажу слід гарантувати наявність місця, необхідного інспектору з обслуговування, для розбирання різних компонентів.
3. Осьовий зазор кастельованої муфти з клапаном не повинен бути менше 1 ~ 2 мм;
4. Коли він використовується для клапанів, що піднімаються, слід перевірити, чи відповідає подовження штока клапана довжині кожуха клапана.
5. Коли потрібно розбирання, вам слід вручну повернути маховик для кількох кіл, а потім розпочати розбирання в тому стані, що клапан трохи відкритий.
6. Перед установкою слід перевірити, чи технічні параметри таблички відповідають параметрам середовища установки.
7. Відкрийте розподільну коробку та відкрутіть гайку сальника вводу кабелю гайковим ключем, щоб надійно з’єднати кабель із клемою в розподільній коробці. Після цього закрийте кришку розподільної коробки і затягніть затискні гвинти.
Інформація про замовлення
1. Будь ласка, чітко напишіть модель у виразному методі моделі. Необхідно окремо вказати крутний момент, необхідний у відкритих та закритих напрямках. Якщо ні, товар повинен бути поставлений у відповідності з нами.
2. Будь ласка, чітко напишіть стандарти розміру з'єднання, діаметр штока клапана та його подовження подовження. Якщо розмір з'єднання не відповідає такому в цьому посібнику, будь ласка, вирішіть це шляхом консультації з нами.
3. Обертання маховика за годинниковою стрілкою означає закриття клапана. Якщо це не так, будь ласка, поясніть це обов’язково.
4. Різьблення упорних гайок штока клапана, як правило, обробляються користувачами. Ми резервуємо лише попередньо просвердлений отвір. Якщо їм потрібна наша обробка, вкажіть розміри різьби.
5. Ми можемо забезпечити електроприводи інших швидкостей обертання, як вимагає користувач.
