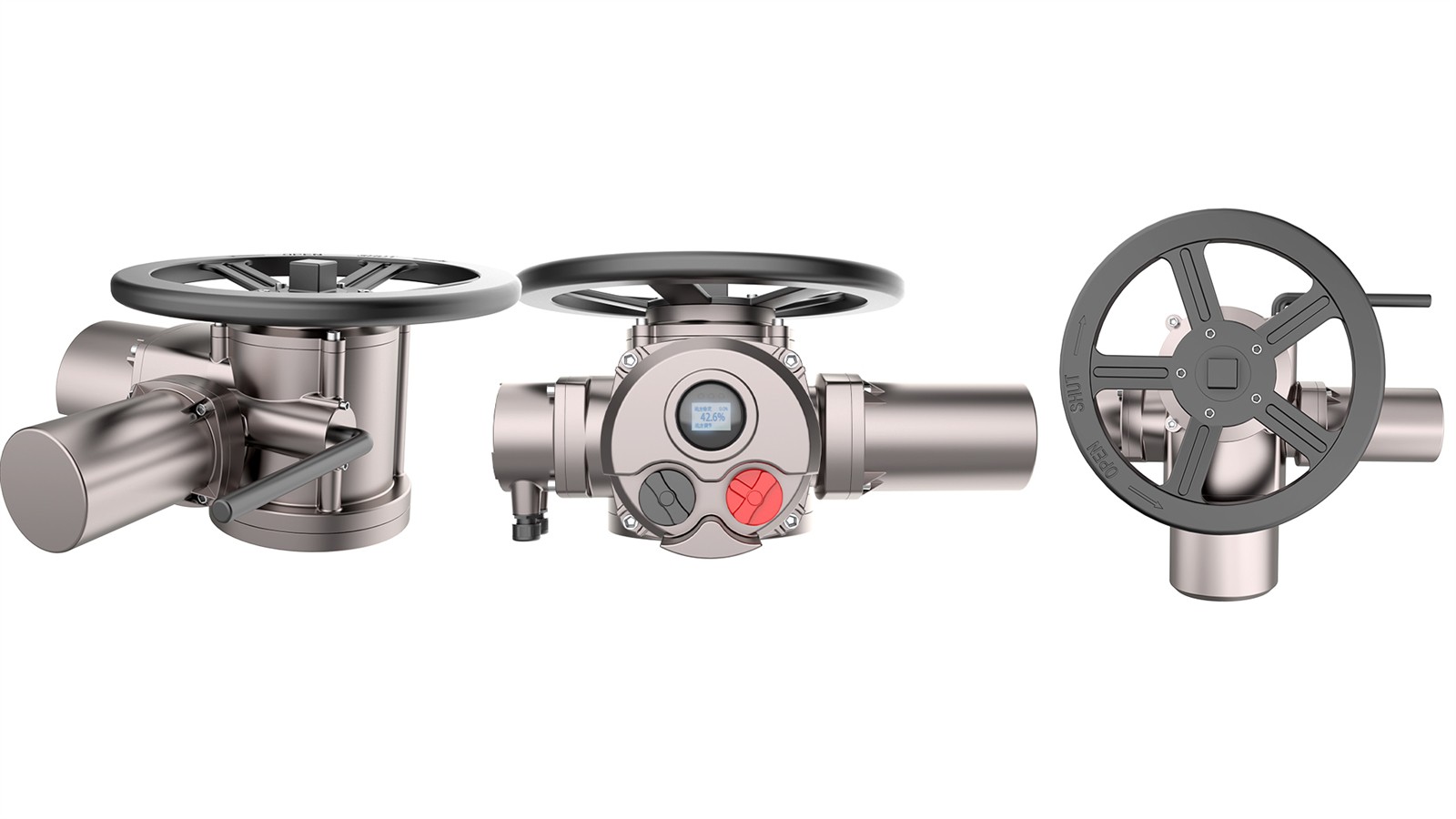

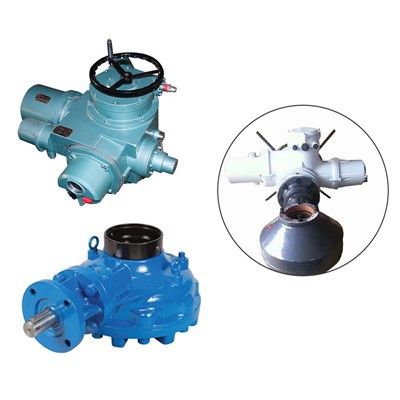

Особливості електричних приводів
Цей серіал електричний клапанний привід має такі функції:
• Компактна та надійна конструкція, легка.
• Широкий діапазон варіацій крутного моменту (мультиплинок: 100-3500 нм).
• Жорсткий анодований алюмінієвий корпус всередині і зовні із зовнішнім високотемпературним покриттям фарби для використання проти важкого промислового середовища.
• У корпусі використовуються радіальні ущільнювачі та ущільнювачі, які забезпечують захист водонепроникного IP67 та додаткових водонепроникних LP68.
• стандарт LSO5211.
• Він автоматично ідентифікує та виправляє фази. Автоматичний захист відмови фази захищає безпеку обладнання.
• Надійна система зондування механічного моменту, що забезпечує безпечну роботу в умовах перевантаження.
• Вікно та індикатор великого розміру забезпечують кращу індикації положення здалеку.
• Кількість локальних варіантів управління позиціями, щоб забезпечити легке введення в експлуатацію та експлуатацію на місцях.
Стандартні специфікації
|
Захист |
Стандартний IP67 |
|
Живлення |
Трифазний AC380V ---460 V 50/60 Гц Однофазна: AC110V-AC220V DC24V AC24V 50/60 Гц |
|
Робочий цикл (відключений) |
S 2-15 хвилини |
|
Робочий цикл (модуляція) |
S4, 25% |
|
Ізоляційна оцінка |
F |
|
Метод управління |
Локальний контроль/DCS/FCS (система управління Fieldbus) |
|
Захист двигуна |
Перегрівання/перевантаження та коротке замикання/миттєвий захист від зворотного/електронного гальма |
|
Захист крутного моменту |
Механічний крутний момент/електронний захист крутного моменту |
|
Захист варення |
Захист перегріву |
|
Помилка повторюваності |
Менше або дорівнює ± 1% |
|
Основний обмеження помилок |
Менше або дорівнює 1% |
|
Налаштування мертвої зони |
0. 1% -9. 9% Регульований |
|
Зовнішнє покриття |
Фарба з високою температурою |
|
Температура навколишнього середовища |
Стандарт: -20-+60 ступінь необов'язково: -40-+70 ступінь |
|
Навколишнє вологість |
90%RH Max (неконденсування) |
|
Вибух, захищений від класу |
Exdi, Exdib II BT4, Exdib II CT4 (IECEX/ATEX) |
|
Функції |
РК -дисплея Китайського / англійського та локальної функції операції Послідовність самофази ідентифікація та захист фазового відключення Інфрачервоне налаштування та контроль Вимова технологія самодіагностики Modbus RTU, Profidbus DP, Hart, FF, Devicene (необов'язково) |
|
Сигнал |
Відповідь: Віддалений пасивний сухий контакт, сигнал короткий імпульс (дихальний) B: Віддалений пасивний сухий контакт, сигнал довгий імпульс (утримання) C: Активний сигнал DC24V D: Активний сигнал AC220V E: Віддалений DC 4-20 Сигнал MA |
|
Сигнал зворотного зв'язку |
A: Відкрити, закрити, зупинити сигнали Б: Сигнал несправності C: Сигнал позиції клапана (DC 4-20 MA, DC 1-5 V, DC 0-10 v) D: Дистанційне управління сигнал |
Типи клапана
Багатоповерхові електричні приводи підходять для клапанів, таких як клапани воріт, клапани глобуса, клапани діафрагми тощо, які обертають 360 градусів.
Електричний клапан воріт

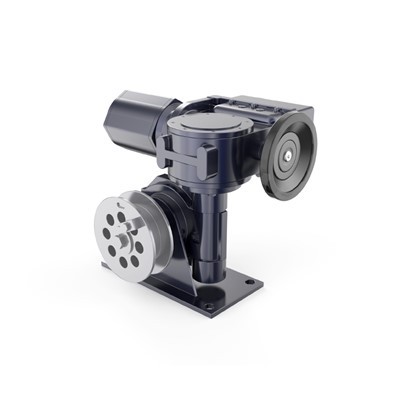

Електричний глобус -клапан
Технічні дані
|
Модель |
Крутний момент |
Обертовий швидкість (RPM) |
Двигун (KW) |
Оцінений струм (a) |
Ручне співвідношення |
Максимальний стебло діаметр (мм) |
Вага (Кг) |
|
Fryz10 |
100 |
18 |
0.25 |
1.6 |
1:80 |
28 |
25 |
|
24 |
0.25 |
1.9 |
1:60 |
||||
|
36 |
0.37 |
2.2 |
1:40 |
||||
|
48 |
0.55 |
2.8 |
1:30 |
||||
|
72 |
0.75 |
4.1 |
1:40 |
||||
|
96 |
1.1 |
6.5 |
1:30 |
||||
|
Fryz15 |
150 |
18 |
0.37 |
2.2 |
1:80 |
28 |
28 |
|
24 |
0.37 |
2.5 |
1:60 |
||||
|
36 |
0.55 |
2.8 |
1:40 |
||||
|
48 |
0.55 |
3.1 |
1:30 |
||||
|
72 |
1.1 |
6.5 |
1:40 |
||||
|
96 |
1.5 |
7.9 |
1:30 |
||||
|
Fryz20 |
200 |
18 |
0.55 |
2.8 |
1:80 |
40 |
30 |
|
24 |
0.55 |
3.1 |
1:60 |
||||
|
36 |
0.75 |
4.1 |
1:40 |
||||
|
48 |
0.75 |
4.7 |
1:30 |
||||
|
72 |
1.5 |
7.9 |
1:40 |
||||
|
96 |
2.2 |
12.6 |
1:30 |
||||
|
Fryz30 |
300 |
18 |
0.55 |
2.8 |
1:80 |
40 |
31 |
|
24 |
0.75 |
4.1 |
1:60 |
||||
|
36 |
1.1 |
6.5 |
1:40 |
||||
|
48 |
1.1 |
7.2 |
1:30 |
||||
|
72 |
2.2 |
12.6 |
1:40 |
||||
|
Fryz45 |
450 |
24 |
1.1 |
6.5 |
1:60 |
48 |
47 |
|
36 |
1.5 |
7.9 |
1:40 |
||||
|
48 |
2.2 |
12.6 |
1:30 |
||||
|
72 |
3 |
13.5 |
1:40 |
||||
|
Fryz60 |
600 |
24 |
1.5 |
7.9 |
1:60 |
48 |
50 |
|
36 |
2.2 |
12.6 |
1:40 |
||||
|
48 |
2.2 |
13.1 |
1:30 |
||||
|
72 |
4.0 |
15.2 |
1:40 |
||||
|
Fryz90 |
900 |
24 |
2.2 |
12.6 |
1:60 |
60 |
65 |
|
40 |
3.0 |
13.5 |
1:36 |
||||
|
48 |
4.0 |
15.2 |
1:30 |
||||
|
Fryz120 |
1200 |
24 |
3.0 |
13.5 |
1:60 |
60 |
69 |
|
40 |
4.0 |
15.2 |
1:36 |
||||
|
Fryz180 |
1800 |
18 |
4.0 |
15.2 |
1:80 |
70 |
150 |
|
36 |
5.5 |
17.1 |
1:40 |
||||
|
Fryz250 |
2500 |
18 |
5.5 |
17.1 |
1:80 |
70 |
162 |
|
36 |
7.5 |
19.6 |
1:40 |
||||
|
Fryz350 |
3500 |
18 |
5.5 |
19.6 |
1.80 |
80 |
171 |
Розміри
Мультипробний електричний привід Fryz
|
Модель |
L |
L1 |
H |
H1 |
d2 |
F1 |
F2 |
φD |
|
Fryz 10-15 |
382 |
228 |
233 |
87 |
45 |
150 |
203 |
300 |
|
Fryz 20-30 |
435 |
278 |
248 |
90 |
39 |
157 |
210 |
350 |
|
Модель |
H |
L |
L1 |
L2 |
L3 |
L4 |
φD |
|
Fryz 45-60 |
338 |
708 |
335 |
401 |
305 |
115 |
250 |
|
Fryz 90-120 |
347 |
795 |
390 |
423 |
312 |
135 |
250 |
|
Fryz 180-250 |
408 |
825 |
445 |
462 |
347 |
165 |
350 |
|
Fryz350 |
408 |
905 |
530 |
462 |
347 |
165 |
350 |
Розміри з'єднання
Мультипробний електричний привід Fryz
Тип крутного моменту
|
Модель |
Код фланця |
D |
D1 |
D2 |
d2 |
d1 |
h |
h1 |
f |
b |
n-d |
|
Fryz 5-15 |
2 |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
2(I) |
115 |
95 |
75 |
39 |
26 |
6 |
2 |
5 |
10 |
4-M8 |
|
|
Fryz 20-30 |
3 |
185 |
160 |
125 |
58 |
42 |
10 |
2 |
5 |
15 |
4-M12 |
|
3(I) |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
|
Fryz 45-60 |
4 |
225 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
Fryz 90-120 |
5 |
275 |
235 |
180 |
82 |
62 |
14 |
2 |
5 |
25 |
4-M20 |
|
5(I) |
230 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
|
Fryz 180-250 |
7 |
330 |
285 |
220 |
98 |
72 |
16 |
3 |
6 |
30 |
4-φ27 |
|
Fryz 350-500 |
8 |
380 |
340 |
280 |
118 |
82 |
20 |
3 |
6 |
35 |
8-φ22 |
Тип тяги
|
Модель |
Код фланця |
D |
D1 |
D2 |
D1 Макс. |
n-d |
L |
f |
|
Fryz 5-15 |
F10 |
125 |
102 |
70 |
T28 |
4-M10 |
40 |
3 |
|
Fryz 20-30 |
F14 |
175 |
165 |
100 |
T40 |
4-M16 |
55 |
4 |
|
Fryz 45-60 |
F16 |
210 |
254 |
130 |
T48 |
4-M20 |
70 |
5 |
|
Fryz 90-120 |
F25 |
300 |
298 |
200 |
T60 |
8-M16 |
90 |
5 |
|
Fryz 180-250 |
F30 |
350 |
356 |
230 |
T70 |
8-M20 |
130 |
5 |
|
Fryz 350-500 |
F35 |
415 |
102 |
260 |
T80 |
8-M30 |
130 |
5 |
