Електричний привід клапана DZW
Серія електричних приводів клапанів DZTB — це нове покоління продуктів, незалежно розроблених нашою компанією шляхом вдосконалення та вдосконалення структур, оптимізації захисних характеристик і ключових частин на оригінальних зрілих продуктах, воно має деякі переваги, такі як: компактна структура, малий об’єм, красивий зовнішній вигляд і стабільна продуктивність і т.д. Чудовий захисний клас може задовольнити вимоги багатьох конструкцій: вогнетривкого типу, інтегрального вмикання та інтегрального модуляційного типу. Вироби серії DZTB використовуються для управління відкриттям і закриттям клапанів. Продукти можуть бути використані для засувки, запірного клапана, запірного клапана та мембранного клапана. Продукт може точно діяти відповідно до інструкції керування, тому необхідний рушійний пристрій для досягнення дистанційного керування, централізованого керування та автоматичного керування. Експлуатаційні характеристики продукту відповідають положенням JB/T8528-1997 (Технічні умови для електричних блоків загальної арматури). Вогнестійкість відповідає вимогам GB3836.1-2000(електричне обладнання, що використовується для вибухонебезпечної газової атмосфери, Частина 1: Загальні вимоги), GB3836.2-2000(електричне обладнання, що використовується для вибухонебезпечної газової атмосфери, Частина 2: вогнезахищений тип "d"), а також JB/t8529-1997 (технічні умови на вогнезахищені електроагрегати).
Технічні параметри
Джерело живлення: звичайне, трифазне 380В (50Гц) спеціальне,
трифазний 660В, 415В (50Гц, 60Гц)
Однофазна 220В, 110В (50Гц, 60Гц)
Робоче середовище:
Температура навколишнього середовища: -20~+60 градусів (спеціальне замовлення -40~+80 градусів )
Відносна вологість:<95% (at 25C)
Тип захисту, відкритий тип використовується в місцях без горючих, вибухонебезпечних і неагресивних середовищ. Вибухобезпечні продукти включають dI і dIBT4. dI підходить для невиїмних виробок у вугільних шахтах, а dIBT4 використовується на заводах і підходить для вибухонебезпечних газових сумішей, серед яких група IIA та IIB T1~T4. Ступінь захисту: IP55 (спецзамовлення IP65, IP67)
Робочий цикл: короткий час 10 хвилин (спецзамовлення 30 хвилин).
Моделі
Конструкції

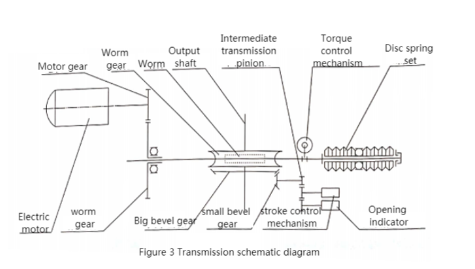

Електричний привід типу ZB складається з двигуна, механізму уповільнення, механізму керування крутним моментом, механізму керування ходом, механізму індикації відкриття, ручного електричного механізму перемикання, маховика та електричних частин. Принцип його передачі показаний на малюнку
Двигун: вибухозахищений трифазний асинхронний двигун для електричного приводу клапана з сертифікатом MA.
Механізм редуктора: Складається з пари циліндричних шестерень і черв'ячної пари двоступеневої передачі; потужність двигуна передається на вихідний вал через редукторний механізм
5.3 Механізм керування: Конструкція показана на рис. Коли вихідний вал піддається певному крутному моменту, черв’як створює осьове зміщення на додаток до обертання, приводячи в рух дзвоник, який рухає кронштейн через бампер для створення кутового зміщення; коли крутний момент на вихідному валу збільшується до встановленого крутного моменту, тоді зміщення, створене кронштейном, змушує перемикач крутного моменту спрацьовувати, тим самим відключаючи живлення двигуна та зупиняючи двигун. Таким чином реалізується контроль вихідного крутного моменту електричного пристрою та досягається мета захисту електричного клапана.
Механізм контролю руху:
Він використовує принцип десяткового лічильника, також відомого як лічильник, з високою точністю керування. Структура показана на малюнку нижче. Його принцип роботи такий: пара великої та малої конічних шестерень у коробці передач приводять у дію шестерню проміжної передачі, а потім приводять у дію механізм керування ходом. Якщо механізм керування ходом було відрегульовано відповідно до положення відкриття та закриття клапана, коли механізм керування ходом повертається до попередньо відрегульованого положення (кількість обертів) разом із вихідним валом, кулачок повертатиметься до перемикача ходу, змушуючи перемикач ходу спрацювати та вимкнути двигун. Подача живлення, двигун зупиняється, щоб реалізувати контроль ходу (кількості обертів) електроприводу.
Механізм індикації відкриття: структура показана на малюнку нижче. Вхідна шестерня приводиться в дію блоком шестерні лічильника. Після уповільнення індикаторна пластина обертається одночасно з процесом відкриття та закриття клапана, щоб вказати значення закриття клапана. Вал потенціометра та індикаторна пластина обертаються синхронно для дистанційної індикації відкриття. Кількість обертів можна змінити, переміщаючи шестерню регулювання кількості обертів. Всередині механізму індикації відкриття є мікроперемикач і кулачок. Коли електричний пристрій працює, обертовий кулачок періодично змушує мікроперемикач діяти, і його частота становить одну або одну дію на оберт вихідного вала, який можна використовувати для миготливих сигналів тощо.
Ручний/електричний перемикач: це напівавтоматичний перемикач, вам потрібно потягнути за ручку, щоб перемикатися вручну, і він запускатиметься автоматично, коли ручний режим зміниться на електричний. Його структура показана на малюнку 7. Він складається з рукояток, перемикаючих частин, вертикальних стрижнів, зчеплень, пресових матеріалів тощо. Якщо потрібне керування маховичком, натисніть на ручку в ручному напрямку, і перемикальна частина підніме зчеплення та стиснути натискну пружину. Коли рукоятка натиснута на певне положення, муфта від’єднається від черв’ячного колеса й увійде в зачеплення з маховиком. При цьому стійка штока стоїть вертикально на торці черв'ячного колеса під дією пружини, утримуючи муфту від падіння. Після завершення перемикання рукоятку можна відпустити, а маховик можна використовувати для роботи. Коли потрібне електричне керування, двигун змушуватиме черв’ячне колесо обертатися, а вертикальний стрижень, що підтримується на торці черв’ячного колеса, впаде. Під дією натискної пружини зчеплення швидко переміщається в напрямку черв’ячного колеса, з’єднується з черв’ячним колесом і одночасно від’єднується від маховика, автоматично реалізуючи ручне керування. перехід в електричний стан.
