Електричний привід

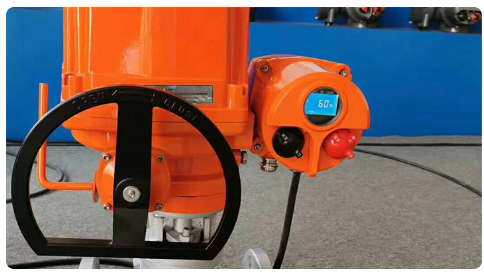

Інтелектуальний електричний привод - це продукт, розроблений нашою компанією. Він може отримувати сигнали перемикача (пасивний сухий контакт, активний 24 В, активний 22 0 В, перемикання в режимі інчування та утримання) або аналогові сигнали (DC4 ~ 20 мА, 0 ~ 10 В тощо) від системи DCS і може бути безпосередньо або за допомогою контакторів або твердотільних реле. Він видає струм зворотного зв'язку DC4~20 мА та чотири контакти реле (відкрите положення, закрите положення, дистанційне керування, сигналізація про несправність). Компонент об’єднує блок керування сервоприводом, блок РК-дисплея, ручку управління та інші блоки. Цей продукт простий в експлуатації та має ідеальні захисні функції. Він підходить для керування дросельними клапанами, кульовими кранами, пробковими клапанами та іншими клапанами, які повертаються на 90 градусів. Він має невеликі розміри, легку вагу та має такі характеристики, як висока ефективність, висока надійність, високий рівень захисту, низький рівень шуму тощо. Ним можна керувати на місці та дистанційно. Він широко використовується в нафтовій, хімічній, енергетичній, водоочисній та інших галузях промисловості.
риси Міана
1. Оболонка
Корпус виготовлено з твердого алюмінієвого сплаву, анодованого та покритого порошковою поліестером, має високу стійкість до корозії, рівень захисту IP67, NEMA4 і 6, а також доступний вогнетривкий тип.
2. Мотор
Повністю закритий короткозамкнений двигун, малий розмір, великий крутний момент, мала сила інерції, рівень ізоляції класу F, вбудований перемикач захисту від перегріву для запобігання перегріву та пошкодження двигуна.
3. Ручна структура
Конструкція штурвала забезпечує безпеку, надійність, економію праці та малі розміри. Коли живлення вимкнено, потягніть ручку зчеплення для ручного керування. Коли живлення ввімкнено, зчеплення автоматично скидається. (Примітка: коли двигун не живиться, електричний привід залишатиметься в постійному ручному стані)
4 Індикатор
Він встановлюється на центральній осі для спостереження за положенням клапана. Дзеркало має опуклу лінзу, яка не накопичує воду та більш зручна для спостереження.
5. Сушарка
Він використовується для контролю температури, запобігання конденсації вологи всередині приводу через температурні та погодні зміни та збереження внутрішніх електричних компонентів сухими.
6. Кінцевий вимикач
Подвійний механічний та електронний ліміт. Механічний обмежувальний гвинт є регульованим, безпечним і надійним; електронний кінцевий вимикач керується кулачковим механізмом, а простий механізм регулювання може точно та зручно встановити положення. Підтримка акумулятора не потрібна. (Усі контакти мікроперемикача срібні)
7 Захист від перевантаження
Він може забезпечити захист від перевантаження. Коли клапан заклинило або є сторонній предмет, живлення двигуна автоматично відключається, що більш ефективно захищає клапан і електропривід від пошкодження. (Це було налаштовано до виходу з заводу, будь ласка, не змінюйте налаштування за бажанням)
8. Самоблокування
Точний подвійний черв'ячний механізм може ефективно передавати великий крутний момент, високу ефективність, низький рівень шуму, тривалий термін служби, функцію самоблокування, запобігає реверсу, а частина трансмісії є стабільною та надійною. Він був наповнений високоефективним мастилом на заводі, тому дозаправка не потрібна.
9 Болти проти ковзання
При знятті зовнішньої оболонки болти кріпляться до оболонки і не відпадуть. Усі зовнішні болти виготовлені з нержавіючої сталі.
10. Встановлення
Установчі розміри відповідають міжнародним стандартам ISO5211. Гільзу приводного вала можна зняти та обробити за потреби. Він має сильну адаптивність і може бути встановлений вертикально або горизонтально.
11. Схема
Схема керування відповідає стандарту однофазного або трифазного джерела живлення, схема компактна та розумна, а клеми електропроводки можуть ефективно відповідати вимогам різноманітних додаткових функцій. Клапанний перемикач має пасивний контактний вихід (може оброблятися окремо відповідно до вимог замовника).
12. Інтелектуальний модуль
Використовується плата керування з високою інтеграцією та дуже низьким енергоспоживанням однокристального мікрокомп’ютера та аналогової схеми, а суцільнометалева зовнішня установка використовується для ефективної ізоляції джерела тепла двигуна приводу від плати керування, що значно покращує захист від перешкод і термостійкість програмного та апаратного забезпечення.
13. Цифрова індикація положення клапана
Коли привод відкривається або закривається, зміна положення відображається в реальному часі на рідкокристалічному екрані у великих числах.
14. Автоматичне регулювання
Інтелектуальний привод автоматично визначає послідовність фаз підключеного трифазного джерела живлення, і користувачеві не потрібно враховувати послідовність фаз трифазного джерела живлення.
Технічні дані
Цей продукт відповідає GB/T8528-97 "Технічним вимогам до звичайного електричного приводу клапана".
Є два типи живлення: 220В однофазне і 380В трифазне (на вибір користувача).
Продукт призначений для зовнішнього використання та має ступінь захисту IP67.
Температура навколишнього середовища: -30C~70C.
Висота не більше 1000м
Відносна вологість навколишнього середовища не більше 90% (25 градусів)
Робоче середовище не містить сильно корозійних середовищ.
Не використовуйте в середовищах із вибухонебезпечною сумішшю газів.
Продукт є системою короткочасної роботи з номінальним робочим часом 10 хвилин.
Відсутність умов сильної вібрації.
Основні функції
★Двигун: використовуйте однофазний двигун 220 В або спеціальний двигун із трифазним клапаном YDF 380 В.
★Редукторний механізм: це двоступеневий черв'ячний механізм редуктора.
★Контроль ходу та механізм індикації положення: розподільний вал виводиться безпосередньо з вихідного вала для повороту на 90 градусів, а обмежувальний кулачок також обертається на 90 градусів для контролю ходу. Індикатор відкриття та розподільний вал коаксіальні та повертаються на 90 градусів, щоб вказати положення клапана. І він може надавати 4-20мА вихідний сигнал положення клапана.
★Механізм керування крутним моментом: він використовується для керування величиною електричного крутного моменту та складається з перемикача в обох напрямках та мікроперемикача.
★Ручне електричне перемикання та ручний механізм: напівавтоматичний електричний пріоритетний тип, після того, як ручку перемикання потягнуто для завершення перемикання, можна виконувати операцію з маховиком. Коли виконується електрична операція, ручка перемикання автоматично відновлюється.
★Автоматичне розпізнавання послідовності фаз не вимагає зворотного проводу.
Вибухозахищений тип
Цей тип вибухозахищеного електричного приводу може витримати внутрішній вибух легкозаймистої суміші, яка потрапила в оболонку, без пошкоджень, і не запалить оболонку електрообладнання зовнішнього вибухонебезпечного середовища, утвореного одним або кількома газами або парами через будь-які з’єднання або отвори на оболонці.
Рівень вибухозахисту електроприводу вибухозахищеної серії: ExdII BT4Gb
Ex - вогнетривкий ідентифікатор
D - Вибухонебезпечний або вогнестійкий - Тип обладнання означає електричне обладнання, призначене для вибухонебезпечних газових середовищ, крім вугільних шахт
B - Розмір вибуху, який визначає розмір (ширину і зазор) кожного вогнетривкого з'єднання приводу;
T4 - Температурна група представляє допустиму температуру поверхні приводу 135 градусів
Gb - Стандарт рівня захисту
