ТОЧНИЙ РОЗУМНИЙ ЕЛЕКТРИЧНИЙ ПРИВОД КЛАПАНА

Fine Smart Electric Actuators

ОГЛЯД

Електричні приводи серії FRY використовуються для керування клапанами з обертанням 0-90 градусів та іншими подібними продуктами, такими як поворотні клапани, кульові крани, пробкові клапани, засувки тощо. Він використовує AC415V, 380V, 240V, 220V, 110V, DC24V як джерело живлення, а аналоговий сигнал 4-20mA або електричний сигнал 0-10VDC як джерело живлення. керуючий сигнал для переміщення клапана в потрібне положення автоматичне керування з максимальним вихідним крутним моментом 2000 Нм. Його можна широко використовувати в галузях нафти, хімічної енергетики, металургії, обробки води для виробництва паперу, кораблів, харчової промисловості та автоматизації будівель. Він також має багато переваг, таких як невеликий розмір і легка вага, гарний зовнішній вигляд, унікальна структура, компактне відкривання та закривання, швидка, легка установка, малий робочий крутний момент, легка експлуатація, відсутність обслуговування, безпечне та зручне використання тощо.

ЕФЕКТИВНІСТЬОСОБЛИВОСТІ ЕЛЕКТРИЧНИХ ПРИВОДІВ

• Корпус: Корпус виготовлено з твердого алюмінієвого сплаву, анодованого та покритого поліефірною порошковою фарбою, має високу стійкість до корозії та ступінь захисту IP67.

• Двигун: повністю закритий короткозамкнений двигун, малий розмір, високий крутний момент, невелика сила інерції, ступінь ізоляції F, що може запобігти перегріву та пошкодженню двигуна.

• Ручна структура: конструкція ручки забезпечує безпеку, надійність, економію праці та малий розмір. Коли живлення немає, ручку можна повернути для ручного керування. Коли гайковий ключ не використовується, помістіть його в затискач для зручного використання.

• Індикатор: Індикатор встановлено на центральній осі для спостереження за положенням клапана. Об’єктив має форму опуклого дзеркала, що запобігає накопиченню води та робить спостереження зручнішим.

• Герметизація: хороша герметизація, стандартний рівень захисту IP67.

• Кінцевий вимикач: подвійний механічний та електронний. Механічний обмежувальний гвинт є регульованим, безпечним і надійним; електронний кінцевий вимикач керується кулачковим механізмом, а простий механізм регулювання може точно та зручно встановити положення без впливу надмірного маховика.

• Само-блокування: точний черв’ячний механізм може ефективно передавати великий крутний момент із високою ефективністю, низьким рівнем шуму (макс. . 50 дБ) і тривалим терміном служби. Він має функцію само-блокування для запобігання зворотному ходу, а частина трансмісії є стабільною та надійною, не потребуючи дозаправки.

СТРУКТУРА ВИРОБУ

Product Structure

1. Невеликий обсяг

Обсяг становить лише 35% аналогічних товарів.

2. Багаторазовий захист

Електричний обмежувач, механічний обмежувач, захист від перегріву, захист від осушення.

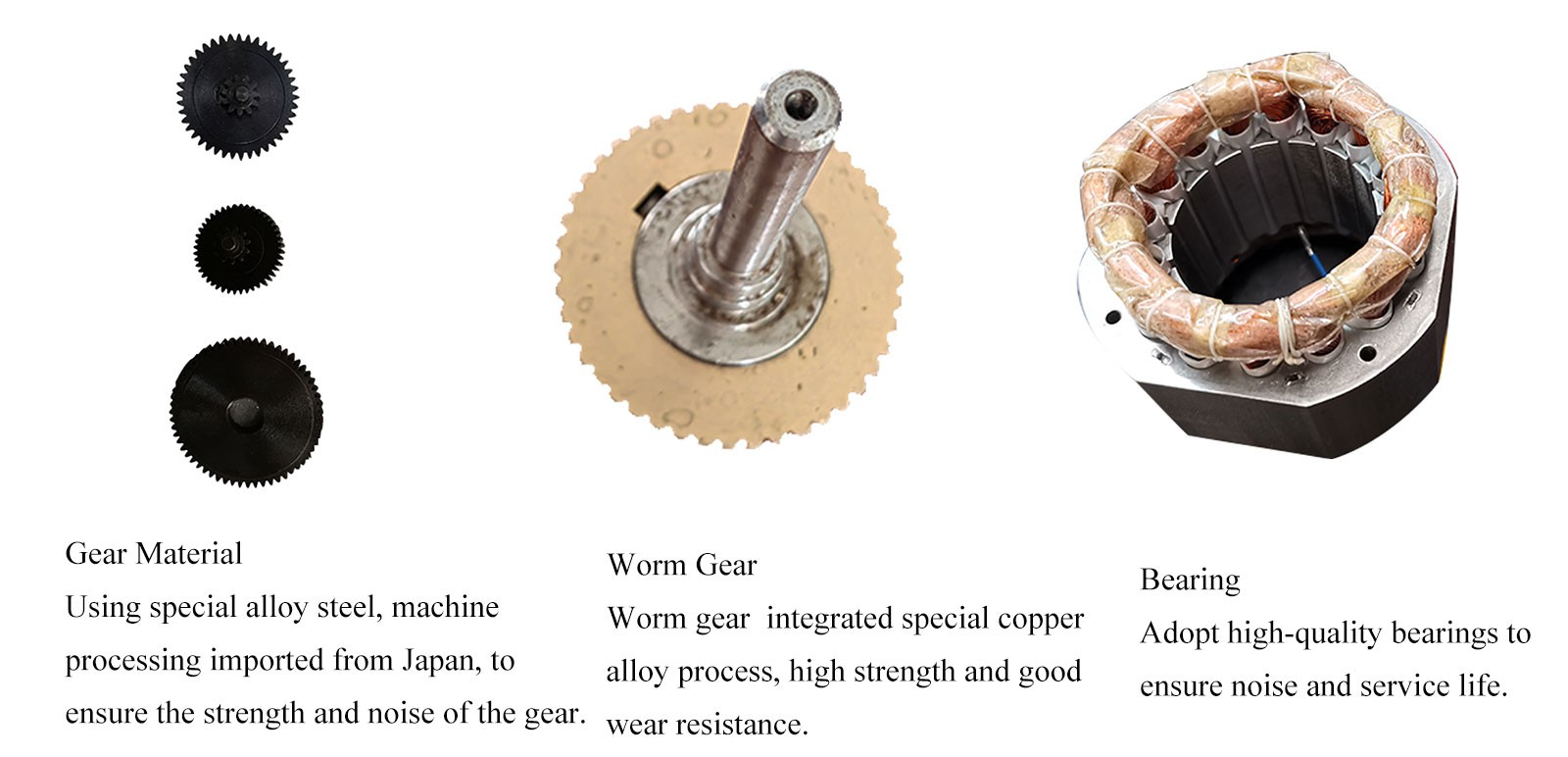

3. Точна та зносостійка черв’ячна передача

Черв'ячна передача і черв'як ідеально поєднуються і гармонійно пов'язані між собою. Інтеграція виходу черв'ячного редуктора ефективно зменшує зазор у з'єднанні та значно підвищує точність передачі.

4. Мотор

Він пройшов випробування на витримку напруги AC1500V, високоізоляційний двигун класу H- для забезпечення безпеки корпусу та виробництва. Ручку ручного керування нелегко втратити. Встановіть затискач ручки на механічний обмежувальний болт, щоб зменшити ймовірність втрати шестигранного ключа в полі.

5. З'єднувальна пластина

Монтажна пластина ISO5211 є більш стандартною та її простіше підключити до клапана. Збірка з клапаном більш зручна і надійна. Шток клапана безпосередньо вставляється в черв'ячну передачу всередині приводу, роблячи плече сили між клапаном і вихідним валом коротшим, а вихідне зусилля більш стабільним.

6. Індикатор положення

Завдяки-технології спікання високоміцних скляних лінз вікно дисплея стає більш красивим і гладким.

7. Захист оболонки

Рівень захисту IP67, який вирішує складні проблеми низького рівня захисту та низької продуктивності традиційних вибухозахищених продуктів.

ПАРАМЕТРИ ТА ФУНКЦІЇ

Ступінь захисту	Стандарт IP65/IP67 Спеціальний IP68
Блок живлення	Три-фазний AC380V---460V 50/60Hz Однофазний: AC110V-AC220V DC24V AC24V 50/60Hz
Мотор	Асинхронний двигун з короткозамкнутим ротором
Кабельний ввід	Стандартна конфігурація: 1xM18 Вибухозахищена 2-M20*15 вибухозахищена пробка (буде впроваджено) Під час використання користувач має встановити відповідне вибухонепроникне кабельне з’єднання- відповідно до обраного кабелю.
Кінцеві вимикачі	2X (відкритий )/( закритий) SPDT, 250 В змінного струму, 10 A
Допоміжний кінцевий вимикач	2X (відкритий)/( закритий) SPDT, 250 В змінного струму, 10 A
Захист від варіння	Вбудований-захист від перегріву
Кут руху	90 градусів
Індикатор позиції	Безперервний механічний індикатор зі стрілкою
Самоблокування	Забезпечується подвійною черв'ячною передачею (без гальма)
Механічна межа	2 зовнішніх регулювальних болта
Температура навколишнього середовища	Стандарт: -20-+60 ступінь Додатковий низькотемпературний тип: -60+70 градус (вбудований-осушувач опалення 7-10 Вт 110В /220В змінного струму)
Вологість навколишнього середовища	90% відносної вологості макс. (-без конденсації)
Вибухонебезпечний клас-	Доступна спеціальна сертифікація Exd IICT4 IECEx ATEx

ТЕХНІЧНІ ПАРАМЕТРИ ТА РОЗМІРИ

FRY05 FRY10/16

FRY05/10/16 Connection Dimensions

Напруга Продуктивність	DC24V	AC24V	AC110V	AC220V	AC380V
Потужність двигуна	13W	15W	15W	15W	15W
Номінальний струм	1.28A	1.05A	0.24A	0.15A	0.07A
Вихідний момент	20/50 нм	50 нм	50 нм	50 нм	50 нм
Час подорожі	5S/8S	26S	26S	26S	26S
Кут повороту	0 градусів -90 градусів ±5 градусів	0 градусів -90 градусів ±5	0 градусів -90 градусів ±5	0 градусів -90 градусів ±5	0 градусів -90 градусів ±5
Схема керування	Тип увімкнення-вимкнення/тип пасивного контакту/тип сигналу розмикання/тип інтелектуальної модуляції
Загальна вага	3 кг
Опір ізоляції	100 МОм/250 В постійного струму		100 МОм/500 В постійного струму
Ступінь витримки напруги	500 В змінного струму/1 хв	500 В змінного струму/1 хв	1500 В змінного струму/1 хв	1500 В змінного струму/1 хв	1800 В змінного струму/1 хв
Ступінь захисту	IP67
Напрямок монтажу	Монтаж під будь-яким кутом
Електричний інтерфейс	Нейлоновий водонепроникний кабельний роз'єм PG13.5
Температура навколишнього середовища	-30 градусів -+60 градусів

Напруга Продуктивність	DC24V	AC24V	AC110V	AC220V	AC380V
Потужність двигуна	25W	30W	30W	30W	30W
Номінальний струм	2.03A	2.12A	0.57A	0.30A	0.10A
Вихідний момент	100 нм	100/160 нм
Час подорожі	10S/20S	30S/60S
Кут повороту	0 градусів -90 градусів ±5 градусів	0 градусів -90 градусів ±5	0 градусів -90 градусів ±5	0 градусів -90 градусів ±5	0 градусів -90 градусів ±5
Схема керування	Тип увімкнення-вимкнення/тип пасивного контакту/тип сигналу розмикання/тип інтелектуальної модуляції
Загальна вага	4 кг
Опір ізоляції	100 МОм/250 В постійного струму		100 МОм/500 В постійного струму
Ступінь витримки напруги	500 В змінного струму/1 хв	500 В змінного струму/1 хв	1500 В змінного струму/1 хв	1500 В змінного струму/1 хв	1800 В змінного струму/1 хв
Ступінь захисту	IP67
Напрямок монтажу	Монтаж під будь-яким кутом
Електричний інтерфейс	Нейлоновий водонепроникний кабельний роз'єм PG13.5
Температура навколишнього середовища	-30 градусів -+60 градусів

25/50 фр. 100/200 фр

FRY25/50/100/200 Connection Dimensions

Напруга Продуктивність	DC24V	AC220V		AC380V	DC24V	AC220V	AC380V
Потужність двигуна	50W	60W		40W	70W	90W	90W
Номінальний струм	3.57A	0.80A		0.29A	5.1A	1.00A	0.35A
Вихідний момент	250 НМ	250 НМ		250 НМ	500 НМ	500 НМ	500 НМ
Час подорожі	30S
Кут повороту	0 градусів -90 градусів ±5 градусів	0 градусів -90 градусів ±5		0 градусів -90 градусів ±5	0 градусів -90 градусів ±5	0 градусів -90 градусів ±5	0 градусів -90 градусів ±5
Схема керування	Тип увімкнення-вимкнення/тип пасивного контакту/тип сигналу розмикання/тип інтелектуальної модуляції
Загальна вага	6,8 кг		6,8 кг	6,8 кг	8 кг	8 кг	8 кг
Опір ізоляції	DC24:100MΩ/250VDC AC220/AC380:100MΩ/500VDC
Ступінь витримки напруги	DC24:500VAC/1хв AC220:1500VAC/1хв AC380:1800VAC/1хв
Ступінь захисту	IP67
Напрямок монтажу	Монтаж під будь-яким кутом
Електричний інтерфейс	Нейлоновий водонепроникний кабельний роз'єм PG13.5
Температура навколишнього середовища	-30 градусів -+60 градусів

Напруга Продуктивність	AC220V	AC380V	AC220V	AC380V
Потужність двигуна	120W	90W	140W	90W
Номінальний струм	1.20A	0.44A	1.20A	0.48A
Вихідний момент	1000 НМ	1000 НМ	2000 нм	2000 нм
Час подорожі	60S	60S	100S	100S
Кут повороту	0 градусів -90 градусів ±5	0 градусів -90 градусів ±5	0 градусів -90 градусів ±5	0 градусів -90 градусів ±5
Схема керування	Тип увімкнення-вимкнення/тип пасивного контакту/тип сигналу розмикання/ тип інтелектуальної модуляції
Загальна вага	12 кг
Опір ізоляції	AC220/AC380: 100 МОм/500 В постійного струму
Клас витримуваної напруги	AC380:1800 В змінного струму/1 хв
Ступінь захисту	IP67
Напрямок монтажу	Монтаж під будь-яким кутом
Електричний інтерфейс	Нейлоновий водонепроникний кабельний роз'єм PG13.5
Температура навколишнього середовища	-30 градусів -+60 градусів
