Електричний привод серії SD
Інтелектуальний електричний привід SD є виконавчим блоком у приладі промислової автоматизації, він отримує від регулятора, ПЛК, сигнал керування DCS від комп’ютера, наприклад, завершення автоматичного регулювання, незамінний для автоматичної системи керування основним обладнанням. Він широко використовується на електростанціях, металургії, нафтовій промисловості, хімічній шахті, легкій промисловості, фармацевтиці, газовій енергетиці, будівельних матеріалах, транспорті та міському метро, водопостачанні, очищенні стічних вод та інших галузях промисловості.
Основні технічні параметри
Вхідний сигнал: 4-20імпеданс мА 250 Ом, 0-10імпеданс мА 200 Ом
Мертва зона (чутливість): 0.3-3 відсотків безперервно регулюється
Вхідний канал: один аналоговий поточний вхідний канал, один набір каналів перемикання гучності.
Вихідний канал: 4-20мА імпеданс постійного струму > 50 Ом. Вхідний канал ізольований від вихідного.
Вихідний крутний момент і хід.
Лінійний поворот: 2000N-25000N хід 10/16/25/40/100 мм
Чверть оберту: 100-40000Нм ходу на 90 градусів
Багатоповоротний:40-400Nm проїзд 1-50 коло
Основна похибка: ±1 відсоток; ±1,5 відсотка
Різниця результатів: менше або дорівнює ±1 відсотку
характеристики демпфування: немає коливань (нульовий період коливань)
Рівень захисту: IP67
Операційне середовище:
1. температура: -28-- плюс 70
2. вологість: менше або дорівнює 95 відсоткам
3. струшування: частота 10-100Гц, 0.5 прискорення сили тяжіння
4. вплив:<>
5. барометричний тиск: 72.5-106КПа
Некорозійні газові середовища в навколишньому повітрі не можна використовувати у легкозаймистих і вибухонебезпечних місцях. (Вибухозахищені вироби можна знайти у зразках вибухозахищених виробів моєї компанії.)
напруга та джерело живлення: 220 В--±10 відсотків 50 Гц
Однофазна: 220 В--±10 відсотків 50 Гц
380 В--±10 відсотків 50 Гц
Три фази: 380 В--±10 відсотків 50 Гц
Особливу напругу, частоту потрібно налаштувати заздалегідь.
Спеціальний індивідуальний клапан
З вентиляційним клапаном
З електричним проточним клапаном
Контрольний клапан
З кульовим краном

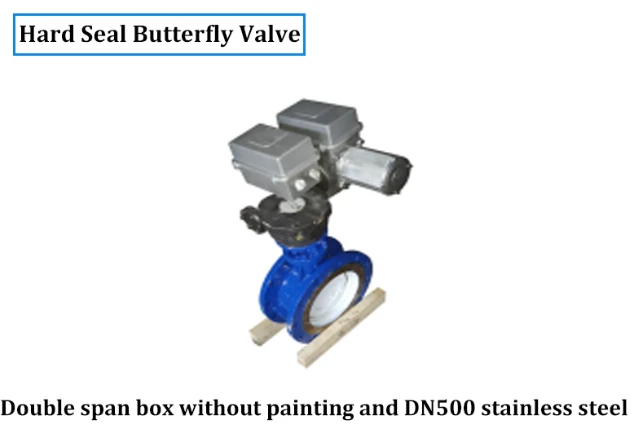

З поворотною заслінкою
Основні технічні характеристики
Тип | Крутний момент | Напруга | швидкість | Спосіб установки | КОНТРОЛЬ метод | Особливий функція | кодовий опис кожної частини |
ОА | Вихідний момент | Робочий крутний момент, цифрове представлення, одиниця: Нм | |||||
AS | K | Однофазний 220 В змінного струму 50 Гц | |||||
BS | F | Трифазний 380V.AC 50Hz | |||||
Плюс RS | Блок живлення | Оцінка часу в дорозі (90 градусів), цифрове представлення, одиниця: S | |||||
B плюс RS | Час подорожі
| H | Установка підніжжя | ||||
Z | Монтаж безпосередньо | ||||||
Метод контролю | G | Стандартна інтеграція, пропорційна модуляція,4-20мА | |||||
Y | З дистанційним керуванням, вхідний вхід | ||||||
N | Інтелектуальний, 4-20вхід мА | ||||||
C | Основна лінія | ||||||
Метод контролю | P | При роботі машини | |||||
Пр | Противибуховий | ||||||
----T | Спеціальні вимоги: висока, низька температура, робоча напруга, розміри, шлях тощо. |
Технічні характеристики електричного приводу SD
Примітка:
1. Електричний привод, який вимагає спеціальна технологія, повинен написати чітко та конкретно.
2. Коли модель A plus RA300/K30HGP є A plus RS, робочий крутний момент становить 1000 Нм, однофазне джерело живлення, загальний час у дорозі становить 30 секунд, а також встановлення опорної пластини з інтеграцією, пропорційною модуляцією з місцевим положенням.
Дані про споживання електроенергії на чверть оберту
Type | Викласти силу | Крутний момент Нм | Повний Час подорожі | Фланцеве обладнання | Кріплення на ніжку | Мотор | （Lоплата 50 відсотків） | ||||
працювати | максимум | зовнішній вигляд | вага нетто кг | зовнішній вигляд | сферичний шарнір
| норма роботи кВт | швидкість обертання об/хв | номінальний струм | пусковий струм | ||
OA10K OA10F | 100 | 150 | 25 | картина | 11 | картина | SQJ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
Плюс RS100K Плюс RS100F | 1000 | 1400 | 30 | 48 | SQJ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
B плюс RS160K B плюс RS160F | 1600 | 2000 | 40 | 76 | SQJ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B плюс RS250K B плюс RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B плюс RS400K B плюс RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B плюс RS600K B плюс RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B плюс RS800F | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
B плюс RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B плюс RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B плюс RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
Перевага
FRY є спеціалізованою компанією, яка виробляє електричні приводи та супутню продукцію, яка приводить в рух промислову арматуру з 2014 року. FRY виробляє лінійки продуктів, які можна застосовувати в різних сферах, починаючи від очищення води, наприклад водопостачання та каналізації, до виробництва електроенергії та нафтохімічних галузей, і продає їх клієнтам у всьому світі.
FRY має філософію 3Q для задоволення потреб клієнтів.
Швидка доставка
FRY шанує дати доставки та пропонує найшвидший час доставки.
Швидке обслуговування
FRY керує сервісними організаціями та системами, щоб якомога швидше вжити заходів у разі виникнення проблеми, пов’язаної з нашим продуктом.
Швидка відповідь
FRY працює над тим, щоб дати нашим клієнтам відчуття довіри, відповідаючи на запити клієнтів одразу після їх отримання.
Статус отримання основної сертифікації
